Описание

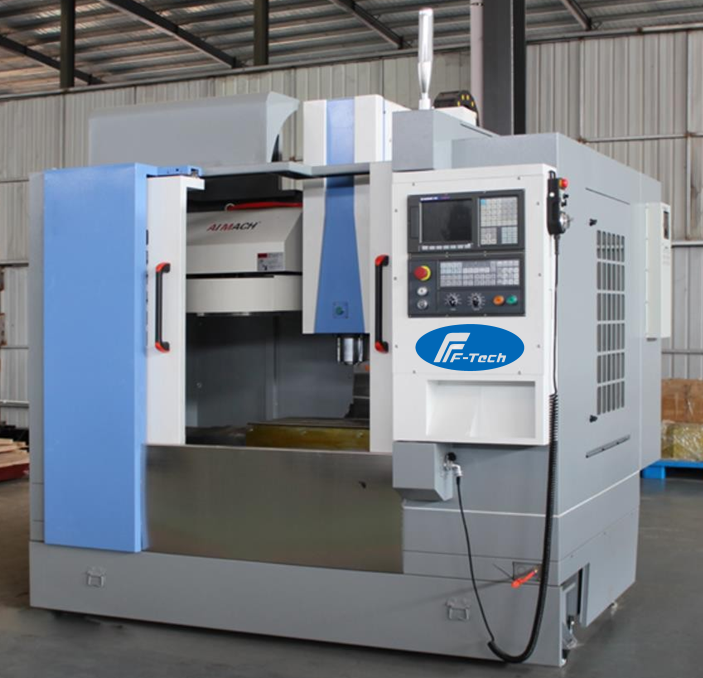

Вертикальный обрабатывающий центр с ЧПУ FVM‑1160 предназначен для высокоточной фрезерной, сверлильной и расточной обработки деталей из различных металлов — стали, чугуна, алюминия и цветных сплавов. Станок широко применяется в машиностроении, приборостроении, энергетике, производстве пресс‑форм и оснастки, а также в серийном и мелкосерийном производстве, где важны стабильность, высокая точность и производительность.
Преимущества и выгоды:
-
Прочная и стабильная конструкция с литой станиной и корпусом обеспечивает высокую виброустойчивость и стабильность при обработке даже при тяжёлых режимах резания, что повышает долговечность оборудования.
-
Высокоточные роликовые линейные направляющие и шарико‑винтовые пары высокого класса гарантируют плавность перемещений, высокую точность позиционирования по осям X/Y/Z и повторяемость операций при сложных траекториях обработки.
-
Современная система ЧПУ FANUC 0i‑MF PLUS обеспечивает удобное программирование, функциональность для сложных циклов обработки, синхронизацию осей и высокий уровень автоматизации технологического процесса.
-

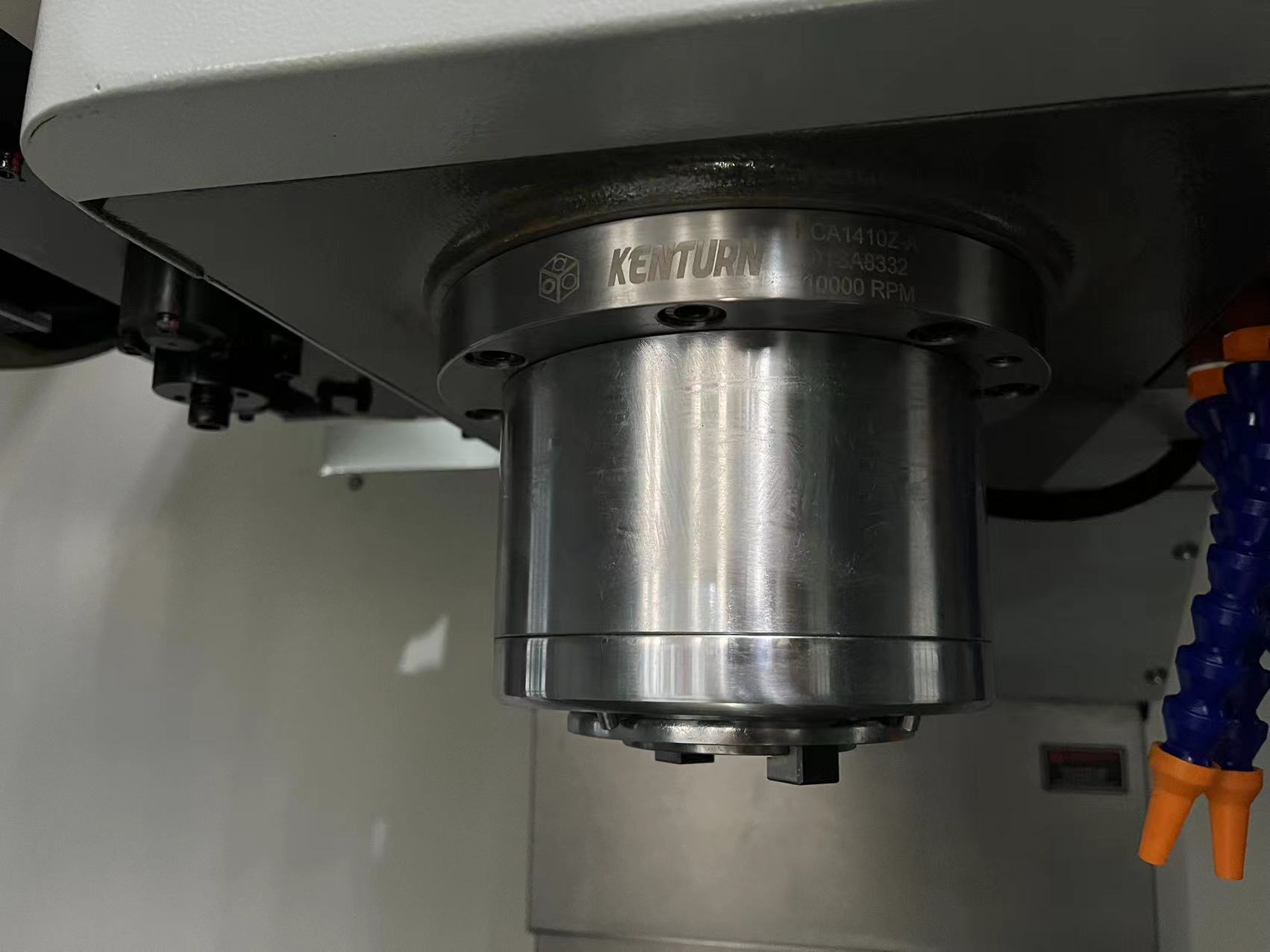

Шпиндель с ременным приводом и максимальной частотой вращения до 10 000 об/мин (BT40) позволяет эффективно выполнять как черновую, так и чистовую обработку широкого спектра материалов без потери качества поверхности.
-

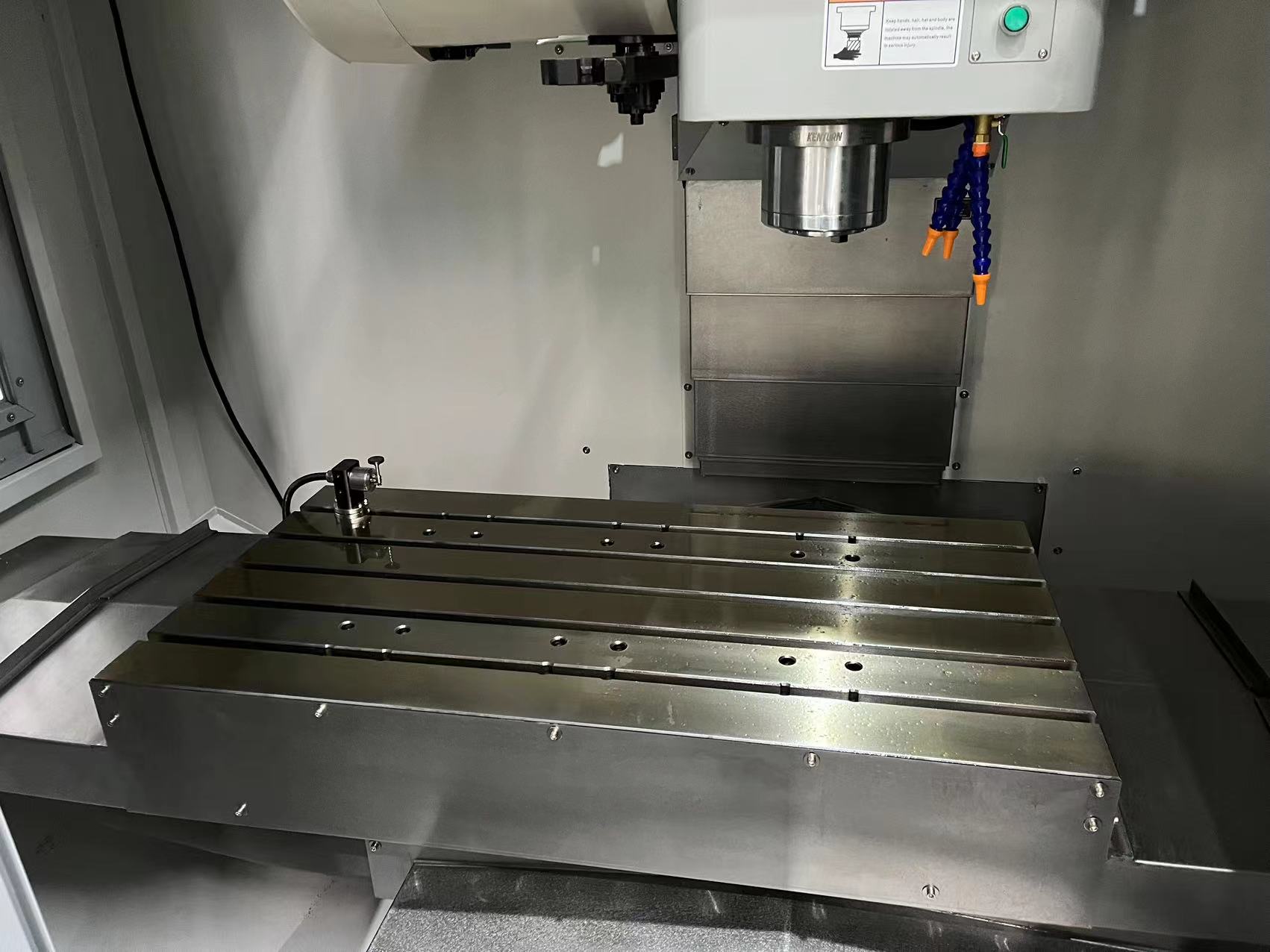

Большая рабочая зона и просторная поверхность стола (1200×600 мм) обеспечивают возможность обработки габаритных заготовок за одну установку, снижая время наладки и повышая производительность.
-
Централизованная система смазки, система подачи СОЖ и LED‑освещение рабочей зоны увеличивают ресурс узлов, обеспечивают стабильную работу в длительных циклах и создают комфортные условия для оператора.
-

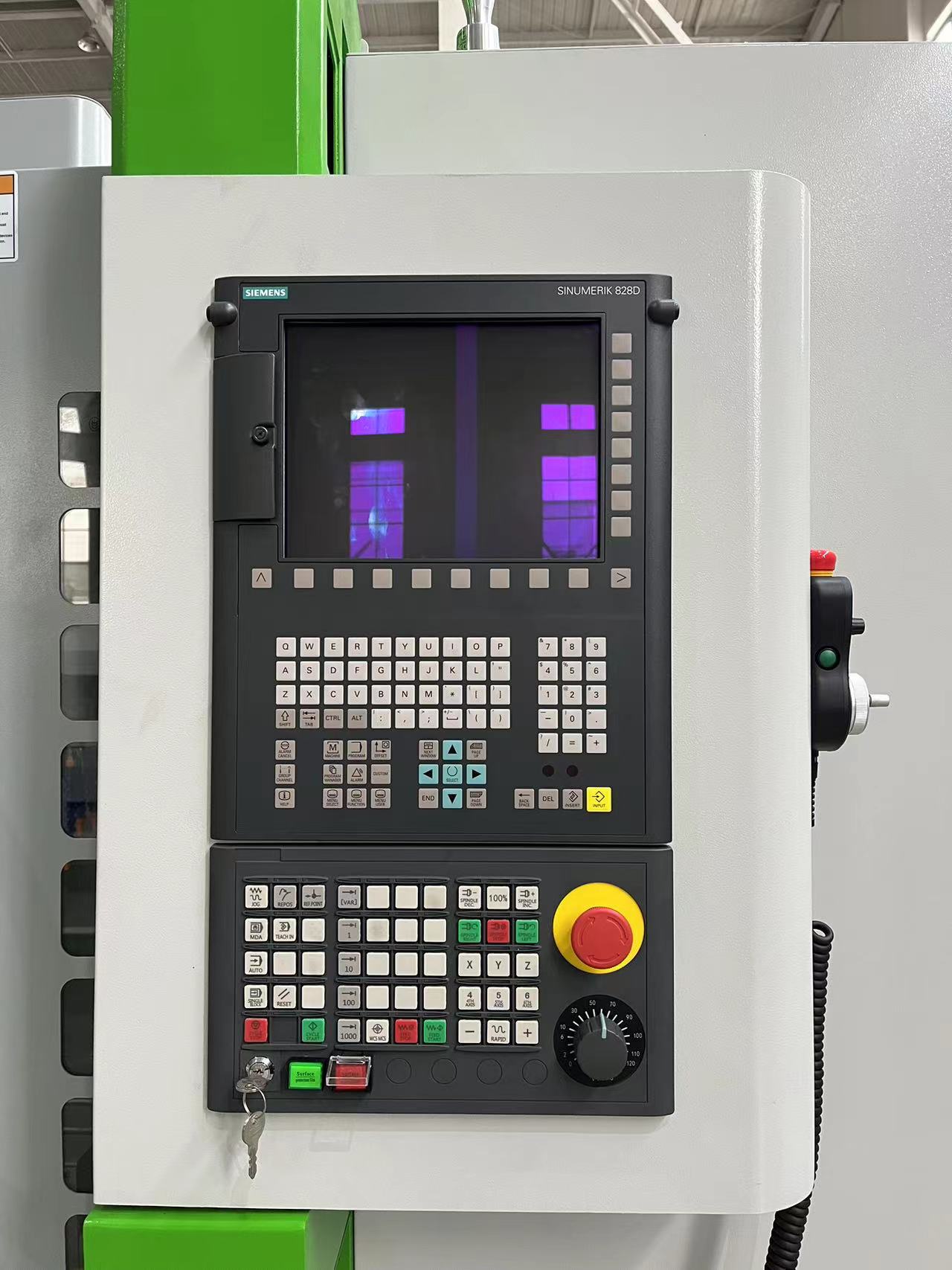

Эргономичная панель управления с регулируемым положением, маховичок управления и защитные элементы повышают удобство эксплуатации и безопасность, снижая утомляемость оператора.
Вертикальный обрабатывающий центр FVM‑1160 сочетает высокую надёжность, точность и технологичность, делая его оптимальным решением для предприятий, ориентированных на качественную и эффективную механическую обработку широкого спектра деталей при высоких требованиях к точности и производительности.
Стандартная комплектация:
- Система ЧПУ FANUC 0i-MF PLUS (5)
- Сервопривода и двигатели β – тип, оригинал FANUC
- Роликовые линейные направляющие THK X/Y-45мм, Z-45мм и C-3 класс ШВП.
- Инструментальный магазин на 24 позиции тип «Рука».
- Шпиндель 10000об/мин, BT40 конус, ременный привод
- Продувка шпинделя воздухом
- Интерфейс RS232 \ RJ45
- Память USB/CF/PCMCIA
- Функция жесткого нарезания резьбы
- Система масляного охлаждения шпинделя
- Регулируемая/подвижная панель оператора
- Маховичок управления осями
- Полная кабинетная защита
- Централизованная система смазки
- Стружкоуборочный ленточный конвейер
- Система подачи СОЖ 2bar (полив)
- LED освещение рабочей зоны
- Сигнальный 3х цветный светофор
- Телескопическая защита направляющих
- Воздушный пистолет
- Установочные болты и элементы
- Стартовый комплект инструмента
- Кондиционер электрошкафа
|
 |
Происхождение основных компонентов
|
П\П
|
Наименование
|
Кол-во
|
Ед.из
|
Модель
|
Бренд
|
|
1
|
Литье
|
3
|
шт
|
-
|
F-TECH
|
|
2
|
Система ЧПУ
|
1
|
шт
|
FANUC 0i-MF (5)
|
FANUC
|
|
3
|
Привод шпинделя
|
1
|
шт
|
11/15 KW
|
FANUC
|
|
4
|
Сервомоторы
|
3
|
шт
|
3/3/3 кВт
|
FANUC
|
|
5
|
Шпиндель ременный
|
1
|
шт
|
BT40
|
SPEEDCN
|
|
6
|
C3 швп
|
3
|
шт
|
XYZ-40/12
|
Rexroth
|
|
7
|
Роликовые направляющие
|
3
|
шт
|
X-45/Y-45/Z-45
|
Rexroth
|
|
8
|
Пневмоцилиндр
|
1
|
шт
|
2T
|
DAN
|
|
9
|
Подшипники
|
12
|
шт
|
|
NSK
|
|
10
|
Плата управления
|
1
|
шт
|
|
FANUC
|
|
11
|
Система смазки
|
1
|
шт
|
|
ZHONGGU
|
|
12
|
Электрошкаф
|
1
|
шт
|
|
CHNT/Fanuc
|
|
13
|
BT40 сменщик
|
1
|
шт
|
|
F-TECH
|

|
1
|
Диалоговое программирование Manual Guide I +AICC (предсчитывание кадров УП) +3D graphics. FANUC (1) + 15” LCD дисплей DATA SERVER 2GB |
 |
|
2
|
Двигатель шпинделя 15\18,5кВт, α моторы FANUC (405/811Нм) |
 |
|
3
|

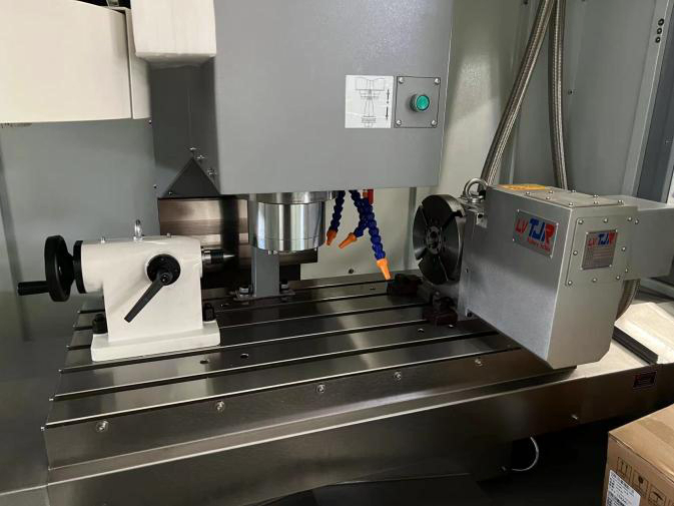

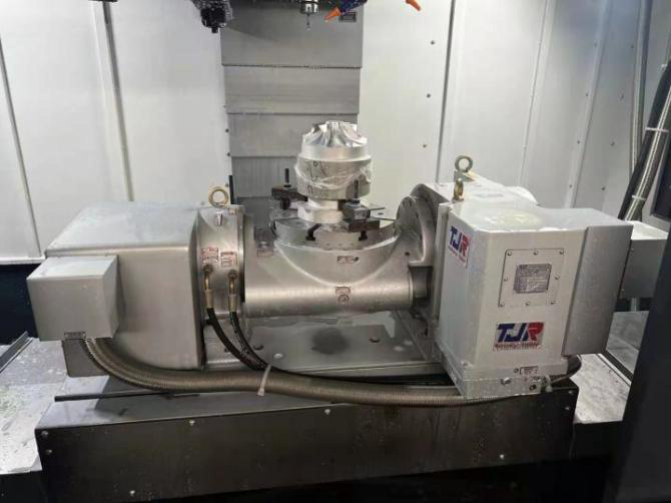

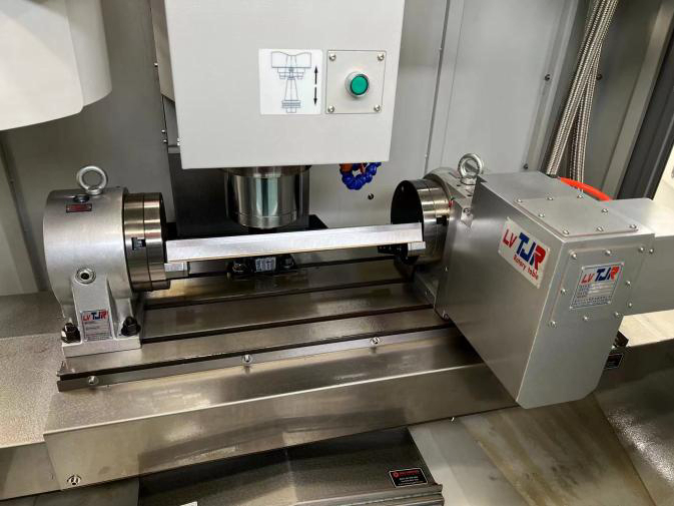

Поворотный стол AR200/RH200 в комплекте с задней бабкой и ручным патроном SK-7, Поворотный стол AR250/RH250 в комплекте с задней бабкой и ручным патроном SK-10 |
 |
|
4
|
Прямой привод шпинделя BT40 (DDR), 12000об.мин |
 |
|
5
|
Шпиндель HSK A63 (20 000об.мин) Шпиндель BT-50, ременный привод, 15кВт, Z перемещения 750мм (8 000об.мин)
|
 |
|
6
|
Система измерения инструмента STLS |
 |
|
7
|
Система измерения детали SOMP40 (Оптический) |
 |
|
8
|
Подача СОЖ через шпиндель 20bar (CTS) |
 |
|
9
|
Подача СОЖ через фланец шпинделя |
 |
|
10
|
Тисы станочные GT-300С (Smax = 400mm) |
 |
|
11
|
Оптические линейки HEIDENHAIN на оси X/Y/Z (Комплект) |
 |
|
12
|
Инструментальный магазин на 30 \ 32 позиций (ATC) |
 |
|
13
|
Ленточный стружкоуборочный конвейер |
 |
|
14
|
Дополнительные шнековые стружечные конвейеры (левый и правый) |
 |
|
15
|
Маслоотделитель |
 |
|
16
|
Сборщик масляного тумана |
 |
|
17
|
Автоматическая дверь |
 |
|
18
|
Постпроцессор разработанный для NX с кинематической схемой станка |
 |
|
19
|
Фреза концевая Ø 63, L=50мм с пластинами (насадная) + режущие пластины 20шт + патрон FMB22 |
 |
|
20
|
Фреза Ø 20мм, 3-х зубая, L=200мм + режущие пластины 20шт + патрон SLA20 |
 |
|
21
|
Фреза торцевая Ø 80мм + режущие пластины 20шт + патрон FMB27 |
 |
Гарантийные обязательства
Гарантийный срок на оборудование составляет 12 месяцев с момента передачи товара покупателю или 6 000 рабочих часов — в зависимости от того, что наступит раньше, если иное не предусмотрено договором.
Гарантия не распространяется на следующие элементы:
-
Расходные материалы (масла, фильтры, смазки, лампы, предохранители);
-
Инструменты для обслуживания станков;
-
Устройства хранения данных (жесткие диски, флэш-карты и др.) и их приводы;
-
Детали, повреждённые из-за неправильной эксплуатации, ошибок оператора, несанкционированного ремонта или вмешательства.
Сервис и предпродажная подготовка
Предпродажная подготовка (ППП) — ключевой элемент обеспечения качества компании «ВЦМ». Она включает:
-
Проверку работы всех управляющих систем (гидравлика, пневматика, герметичность);
-
Комплексное тестирование функций станка и устранение ошибок;
-
Проверку геометрической точности оборудования;
-
Настройку системных параметров на основе опыта эксплуатации;
-
Установку и настройку дополнительных опций;
-
Проверку и регулировку системы смазки для экономии и долговечности;
-
Устранение повреждений, возникших при транспортировке (ЛКП, крепежи и др.);
-
Проверку и подтяжку всех крепежных и электрических соединений;
-
Идентификацию маркировок комплектующих и архивирование параметров для оперативного обслуживания;
-
Контроль номиналов токовой защиты и блокировок.
Эти мероприятия сокращают время пусконаладочных работ, оптимизируют ресурсы и гарантируют надёжную работу оборудования.
