Описание

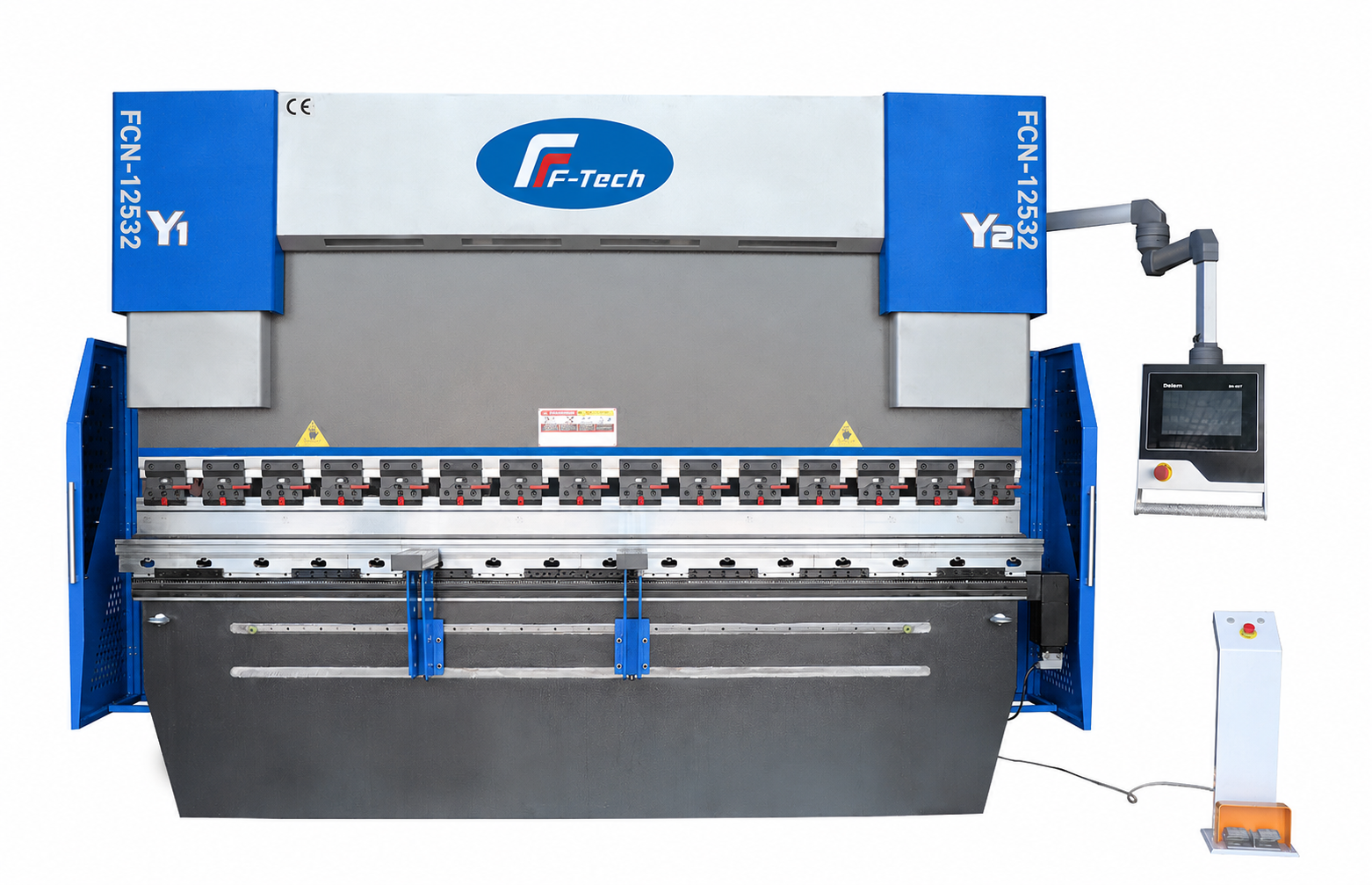

Листогибочный пресс FCN‑12532 с усилием 1250 кН и длиной гиба 3200 мм построен на жёсткой станине. Синхронизация двух цилиндров (оси Y1, Y2) осуществляется электрогидравлической сервосистемой, а система ЧПУ Delem DA‑53T с оптическими линейками и сервомоторами точно управляет перемещениями. Механическая компенсация прогиба стола (ось W) по 15 точкам на всей рабочей ширине обеспечивает равномерный угол гиба. Задний упор перемещается по прецизионным направляющим качения и шарико-винтовой паре, что гарантирует точную повторяемость .
Преимущества:
- Высокая точность и повторяемость
Повторяемость ±0,01 мм, параллельность 0,02 мм, контроль давления в каждой точке цикла. - Жёсткая и стабильная конструкция
Жесткая станина гасит вибрации и выдерживает полные нагрузки. - Электрогидравлическая сервосинхронизация
Оси Y1 и Y2 синхронизируются сервоприводами Rexroth, обеспечивая плавный и точный гиб. - Система компенсации прогиба (ось W)
15 точек механической компенсации по ширине 4200 мм — реальная кривая компенсации близка к идеальной, угол одинаков по всей длине детали. - Современное ЧПУ Delem DA‑53T
10,1″ цветной TFT-сенсорный экран, 2D‑графическое программирование, автоматический расчёт развёртки, функция отвода материала после гиба, память на 9999 циклов, 99 повторений программ, каскадное соединение программ. - Качественные комплектующие
Гидравлика Rexroth, главный двигатель Siemens, насос первого контура (США), сервомоторы FUJI, направляющие класса C3, электроавтоматика Schneider, педаль безопасности с аварийной остановкой. - Удобство наладки и обслуживания

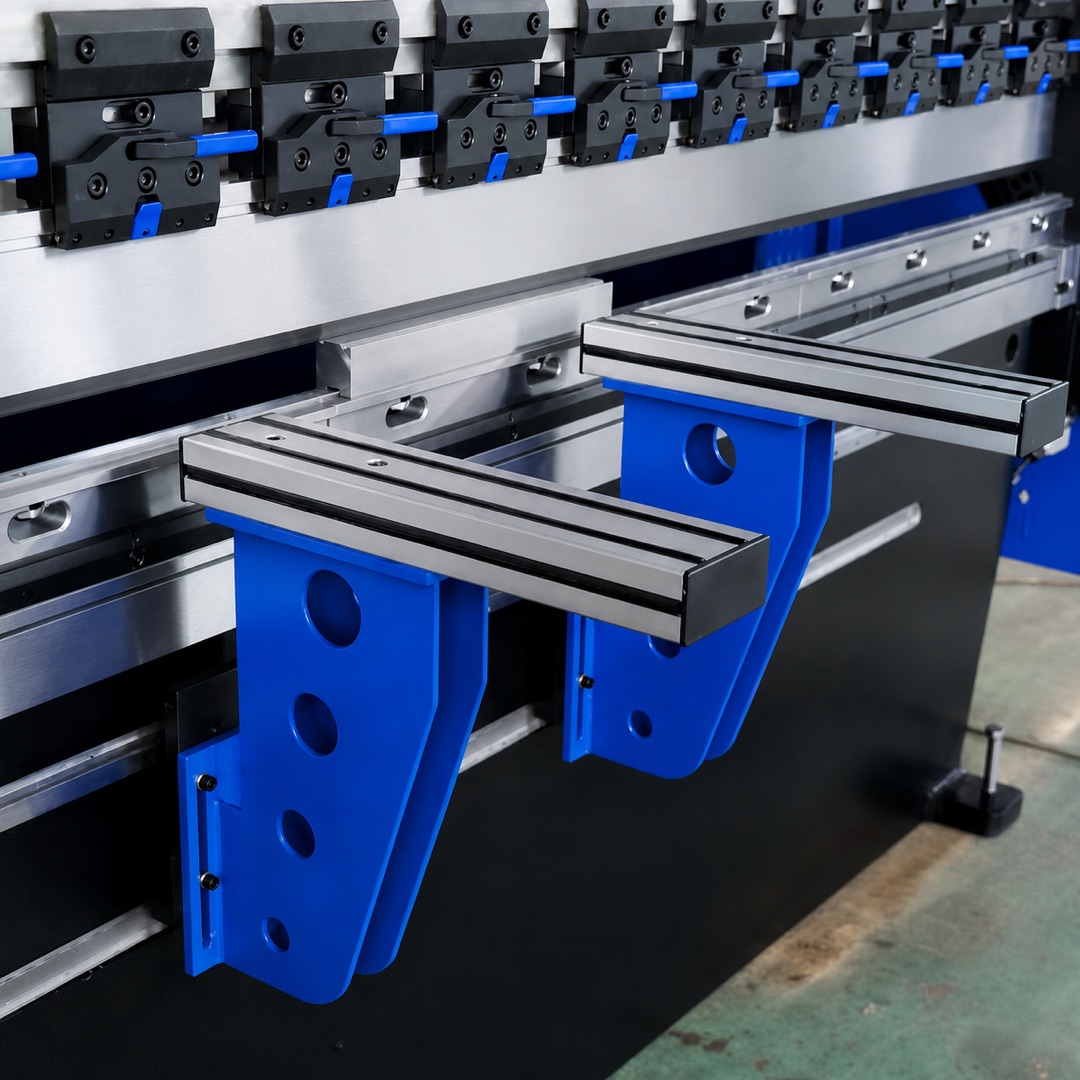

Подвижные ручные упоры, поддерживающий стол на направляющих качения, основание с роликами для перемещения.
Применяемость:
Станок подходит для обработки:
- углеродистой стали,
- нержавеющей стали,
- алюминиевых сплавов,
- других листовых материалов.
Используется в мелкосерийном и серийном производстве для изготовления корпусов, кронштейнов, панелей, элементов металлоконструкций, где требуется высокая точность угла и повторяемость размеров.
Особенности конструкции:
- Станина — жёсткая, цельносварная, механически обработанная.

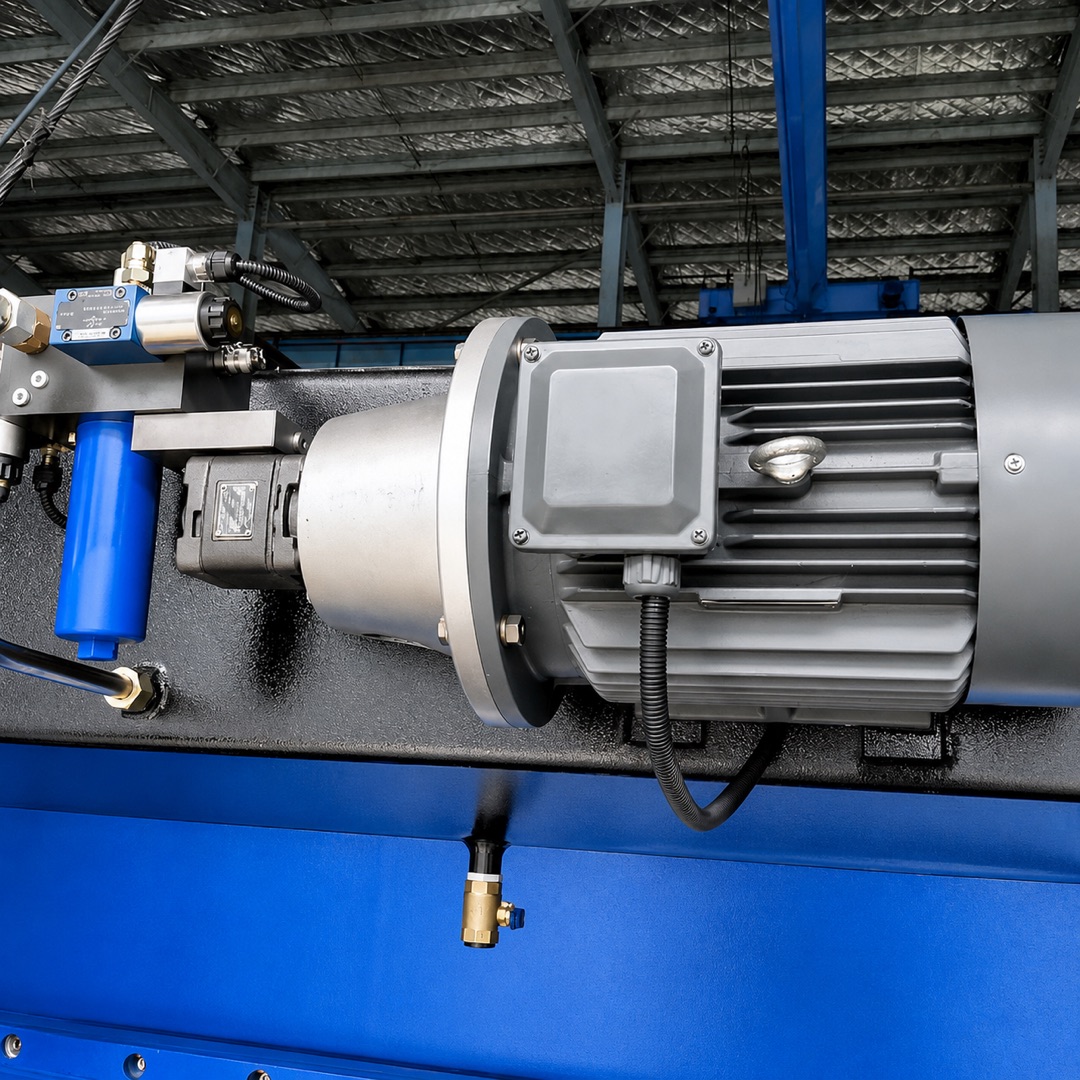

- Привод гиба — два сервогидравлических цилиндра с синхронизацией Y1, Y2; главный насос с длительным сроком службы; клапанная аппаратура Rexroth.

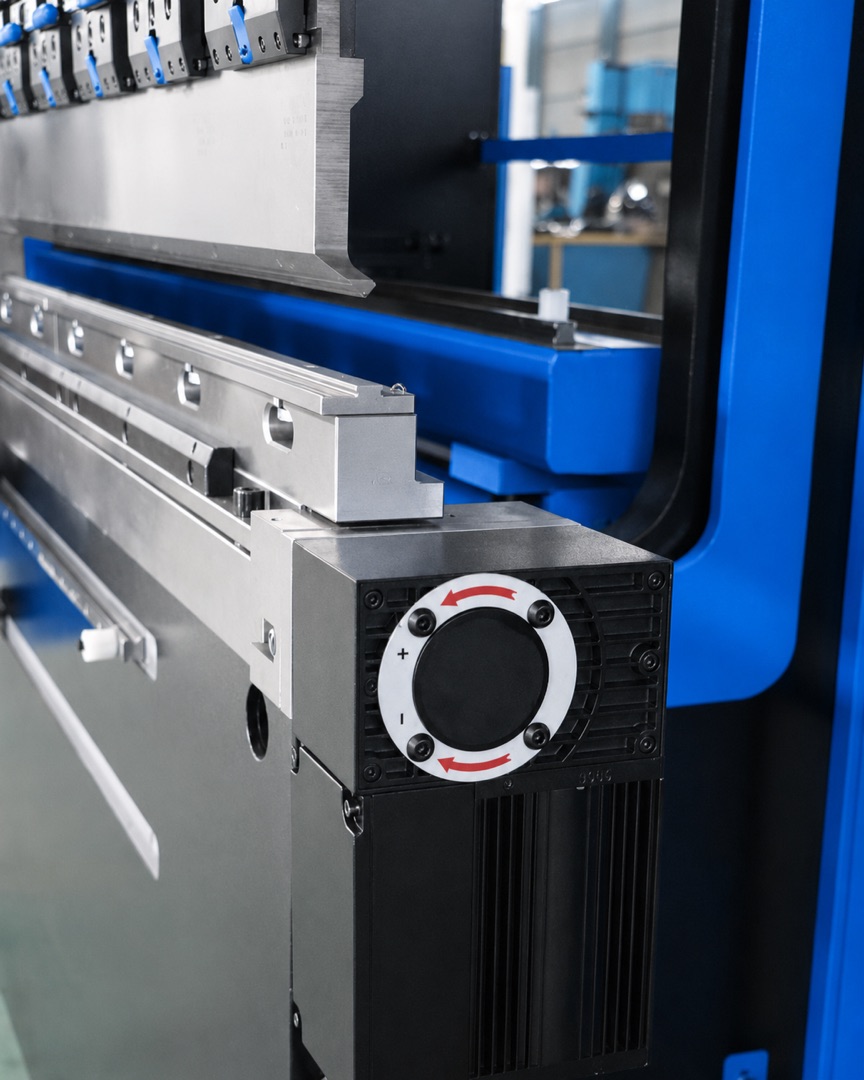

- Система компенсации — механическая, 15 точек на рабочей ширине, формирует идеальную кривую компенсации прогиба стола.

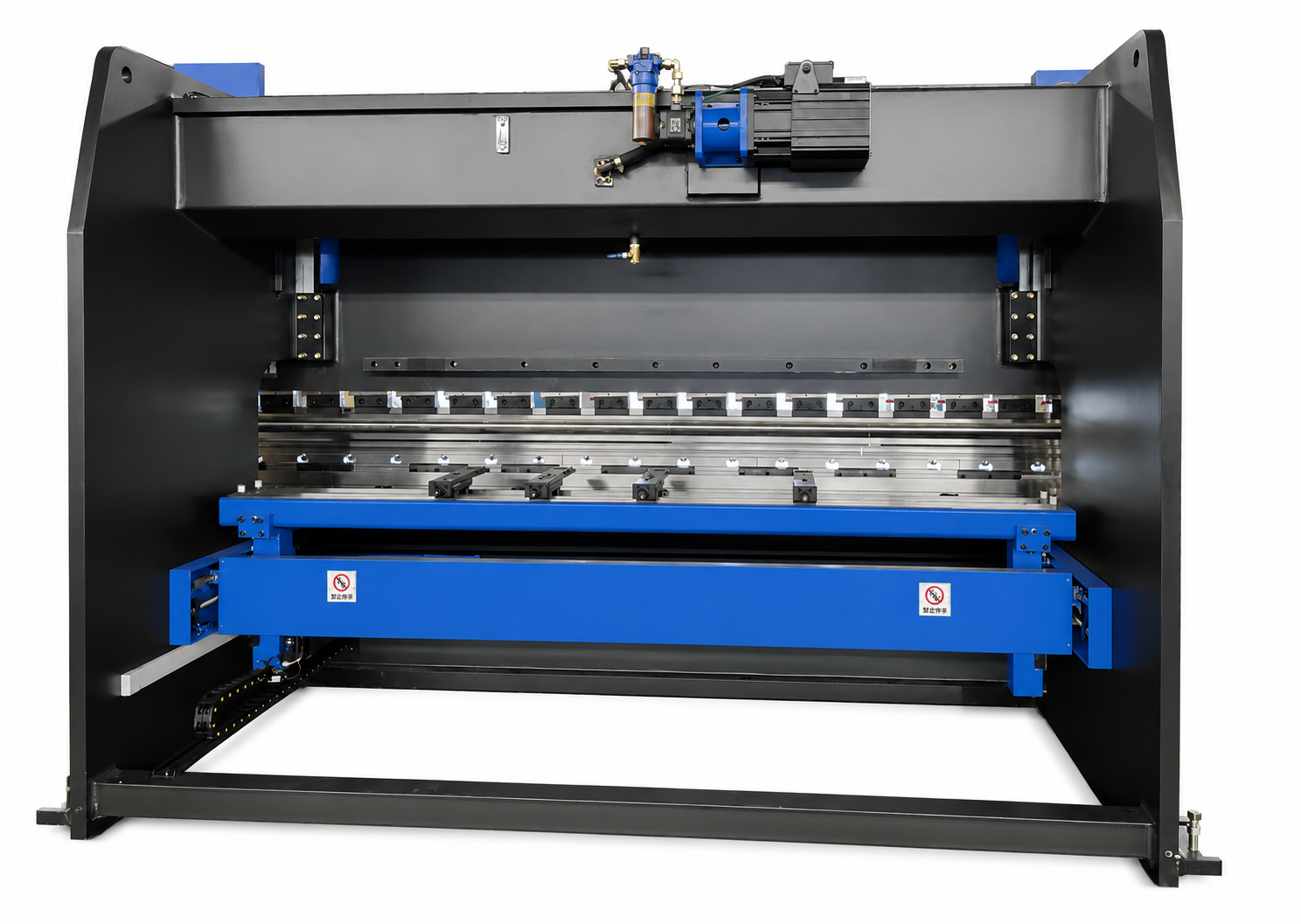

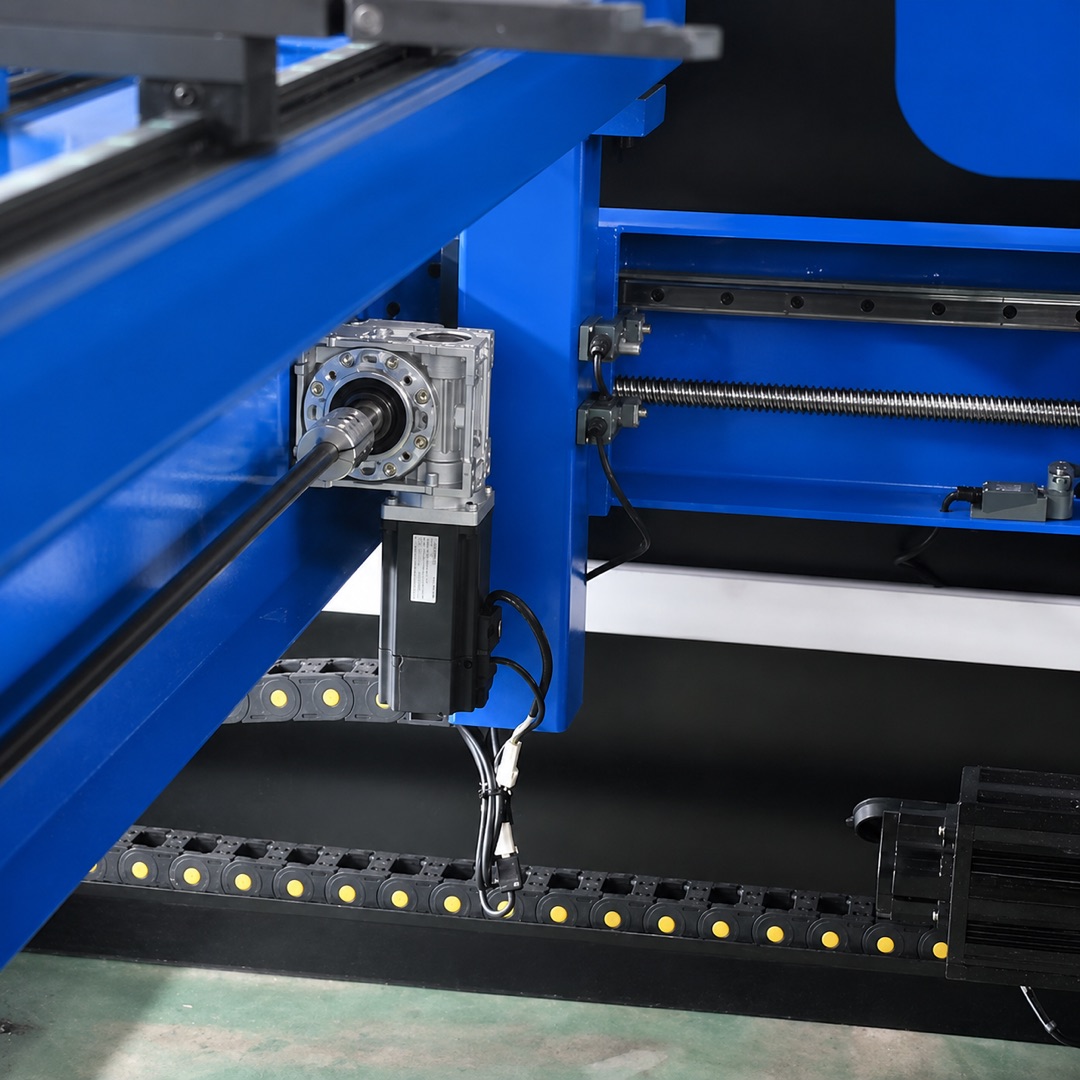

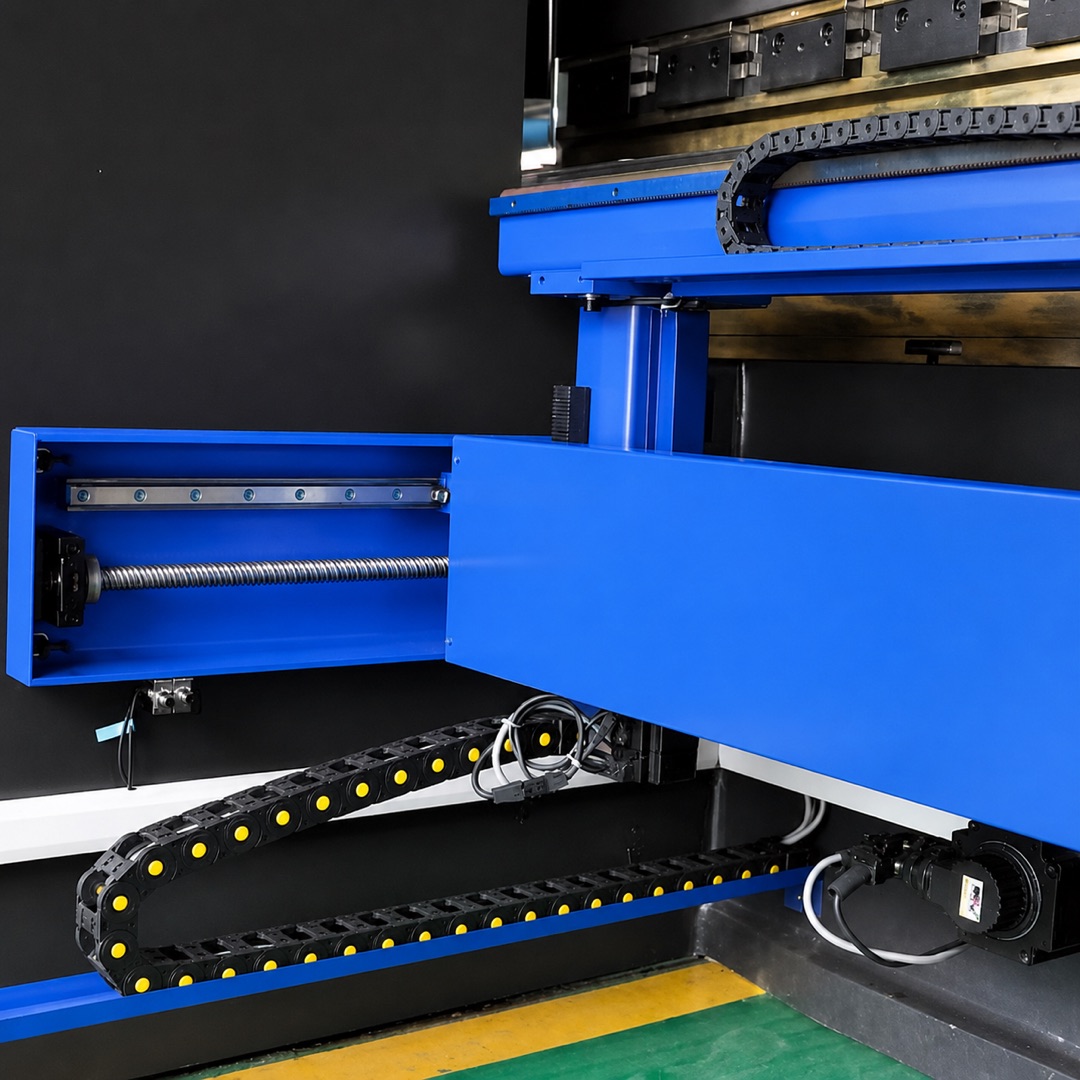

- Задний упор — оси X и R с управлением от ЧПУ; перемещение по линейным направляющим качения и ШВП; скорость до 250 мм/с, точное позиционирование; 4 пальца упора.

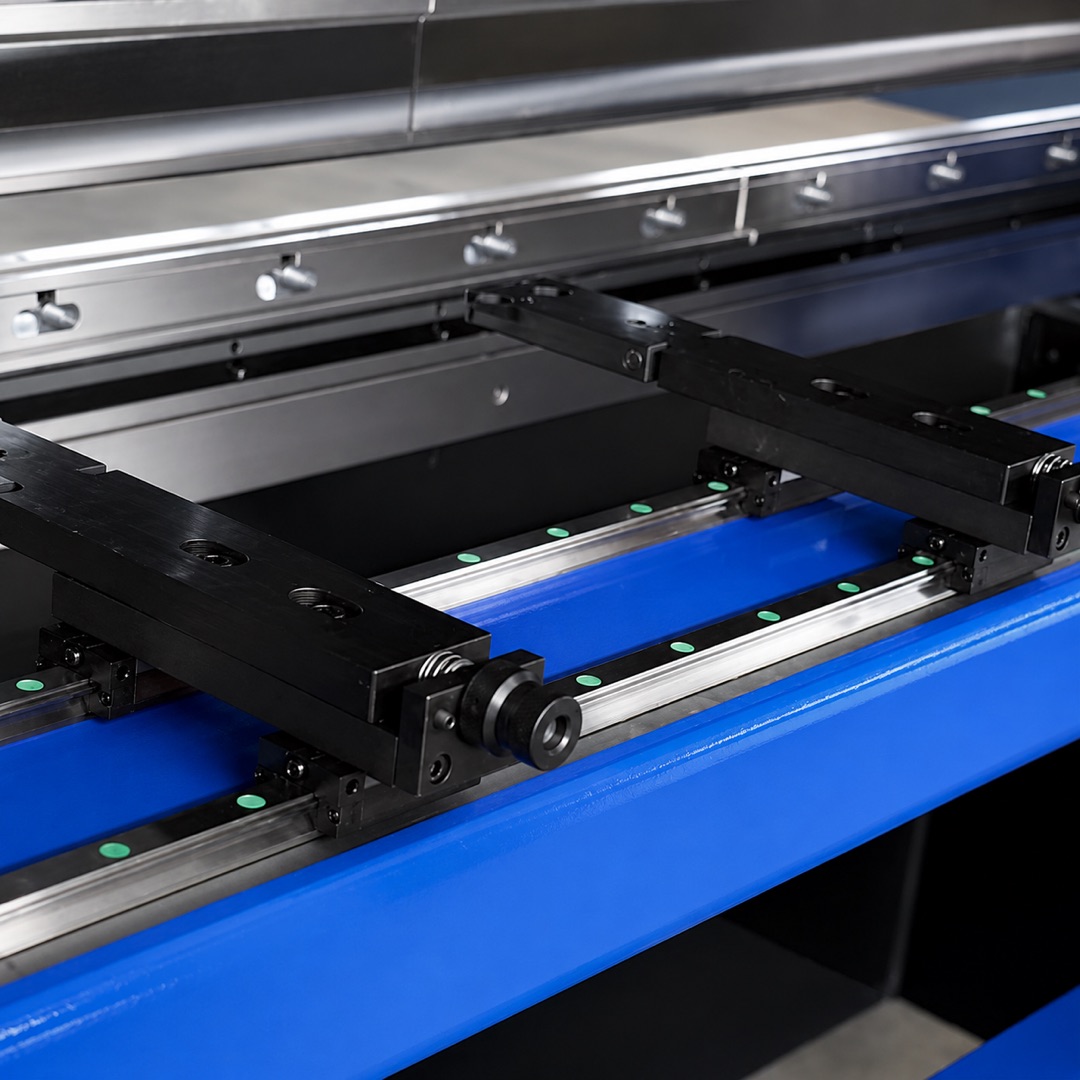

- Поддерживающий стол — смонтирован на линейных направляющих качения, перемещается сервомоторами FUJI.

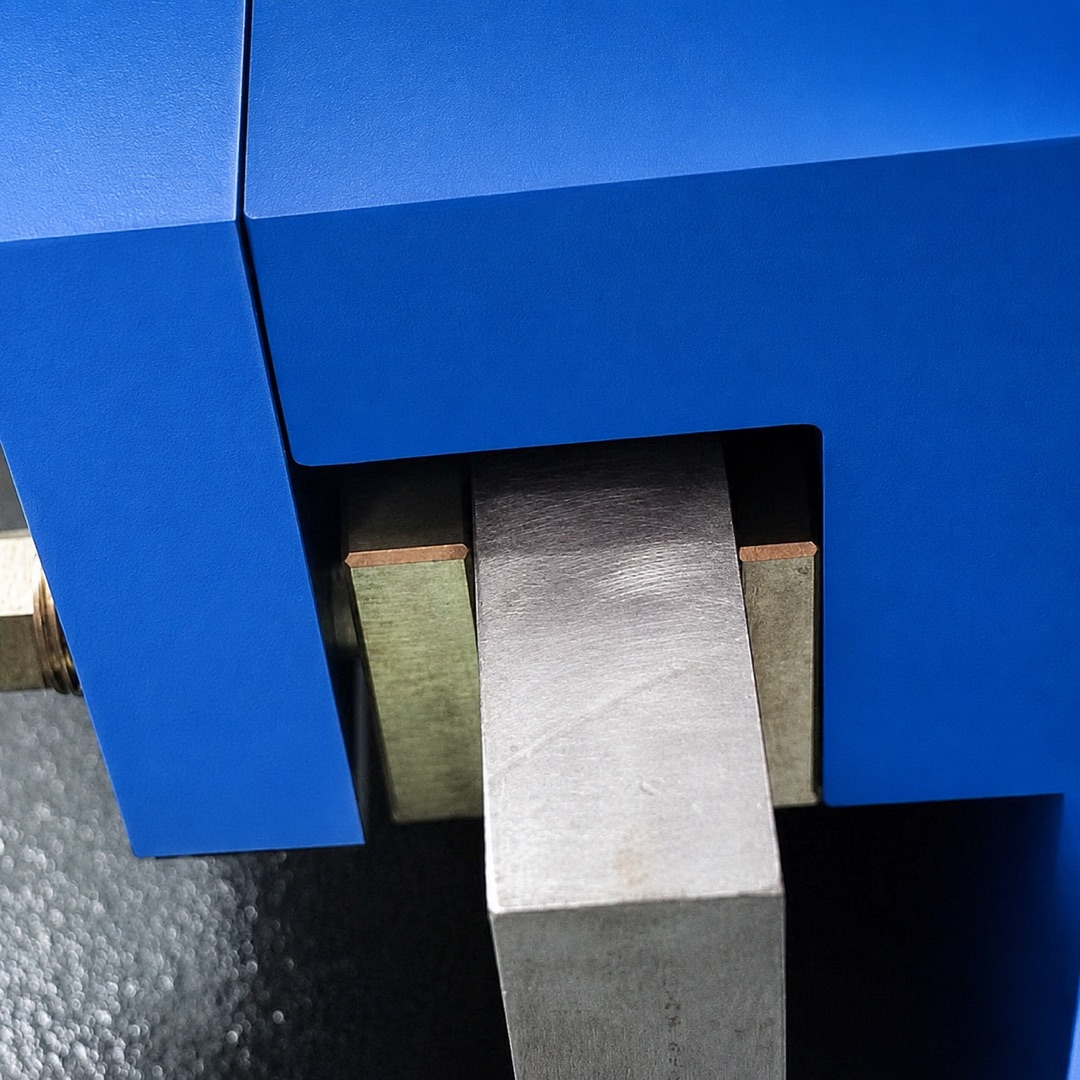

- Направляющие — износостойкая латунь, линейные направляющие класса C3.
- Безопасность — педальный выключатель с аварийной остановкой, высокая помехоустойчивость, компоненты Schneider.
- Мобильность — основание оснащено роликами для облегчённого перемещения.
