Описание
FHM-100 — высокопроизводительный горизонтальный обрабатывающий центр с поворотным столом, предназначенный для комплексной 4-осевой обработки крупногабаритных деталей сложной формы из стали, чугуна и труднообрабатываемых сплавов.
Преимущества:
- Высокая жесткость и виброустойчивость при фрезеровании полной мощностью благодаря массивной станине (20 000 кг) и роликовым направляющим шириной 55 мм.
- Широкий силовой диапазон: базовый крутящий момент 280 Нм, опциональный редукторный привод до 1360 Нм для тяжелого торцевого фрезерования и обработки титана/инконеля.
- Высокая точность: повторяемость линейных осей 0,005 мм, дискретность поворота стола 1° (опционально 0,001°), что позволяет выполнять прецизионное растачивание и координатные работы.
- Универсальность с одним или двумя паллетами (опция), инструментальным магазином до 60 позиций и возможностью установки шпинделей до 12 000 об/мин (BBT50).
Особенности конструкции:
- Компоновка с роликовыми линейными направляющими по X/Y/Z (55 мм) и ШВП диаметром 50 мм класса C3, обеспечивающая сочетание быстрых перемещений (до 15 м/мин) и высокой грузоподъемности.

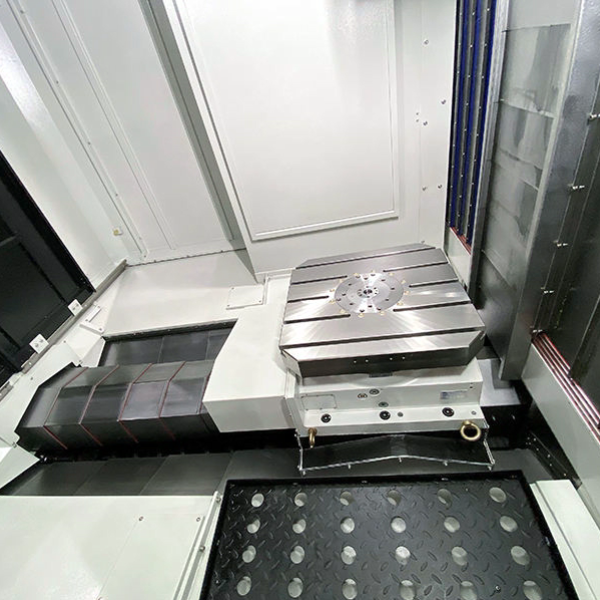

- Интегрированный 4-осевой поворотный стол с нагрузкой до 3000 кг и размером паллеты 1000×1000 мм; рабочие зоны осей: X=1600, Y=1300, Z=1300 мм.

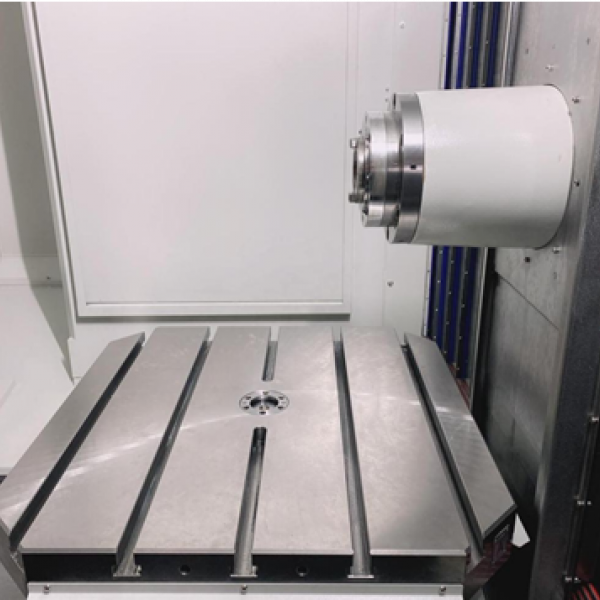

- Мощный ременный шпиндель с конусом BT50 (6000 об/мин) и мотором 22/26 кВт, адаптированный для жесткого нарезания резьбы. Опционально — электрошпиндель BBT50 12 000 об/мин или редукторный привод с GPT-редуктором.
- Система ЧПУ Fanuc 0i-MF Plus с диалоговым программированием, поддерживающая опции Siemens 828D. Контроль точности с помощью датчиков детали (OMP-60) и измерения инструмента.
Область применения:
Обработка корпусных деталей, редукторов, станин, гидравлических блоков, пресс-форм и штампов в тяжелом, энергетическом, аэрокосмическом и станкостроительном машиностроении. Станок эффективен как на черновом силовом съеме металла, так и на чистовых координатно-расточных операциях с одного установа.
