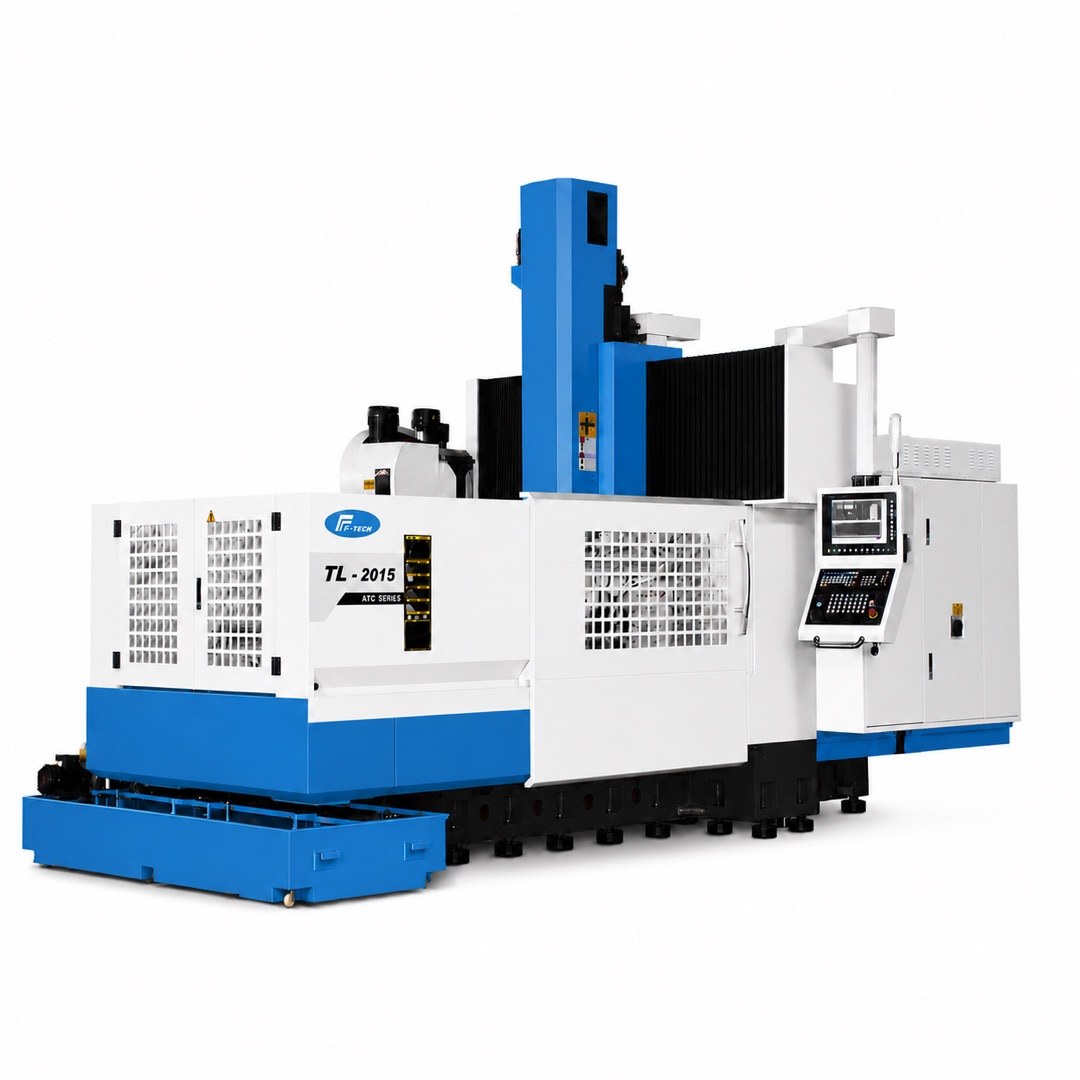

Портально-фрезерный станок с ЧПУ TL-2015

Описание

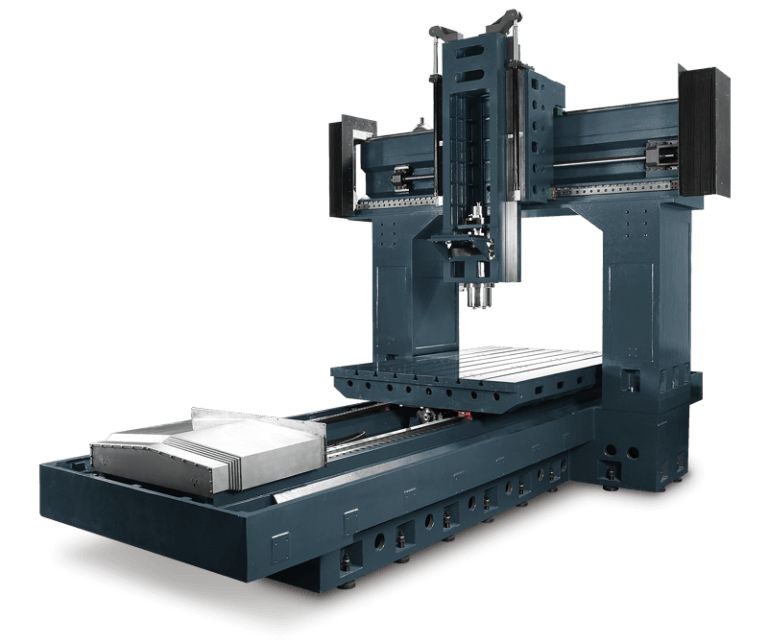

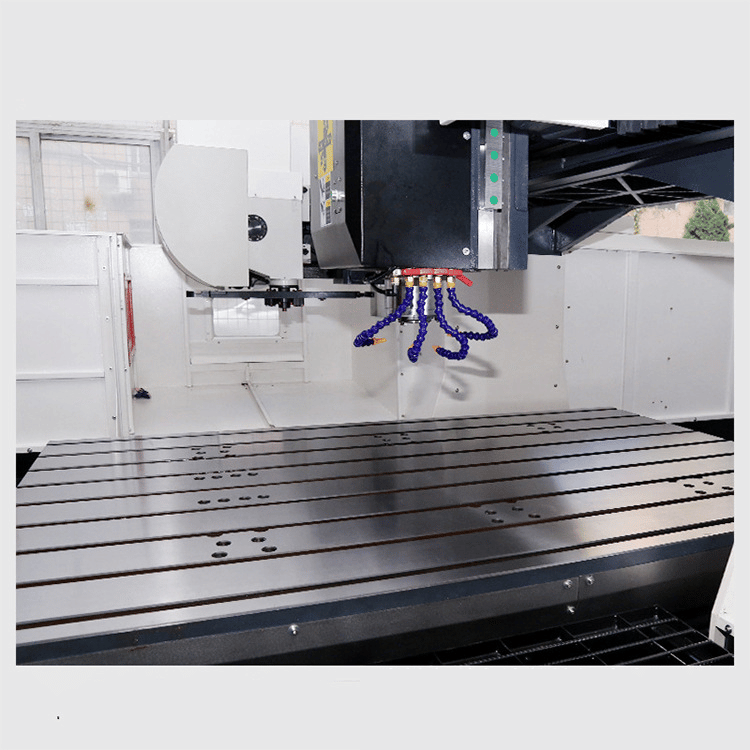

Тяжёлый портально-фрезерный обрабатывающий центр для силовой обработки крупных корпусных деталей, станин, плит, пресс-форм и штампов в энергетическом, транспортном и общем машиностроении. Построен на литой станине F-TECH с роликовыми направляющими HIWIN (X/Y – 63/55 мм, Z – 50 мм) и термостабилизированными ШВП класса C3 (X-80/16, Y-63/10, Z-50/10) в паре с прецизионными подшипниками NSK. Комплектуется системой ЧПУ FANUC 0i-MF PLUS (5), полным набором сервоприводов и моторов FANUC, а также редукторным шпинделем BT50 (15/18,5 кВт, 6000 об/мин). Инструментальный магазин типа «Рука» на 24 позиции (опционально 40) с пневмоцилиндром DAN обеспечивает быструю смену инструмента. Уже в базовом оснащении выполнена подготовка подачи СОЖ 20 бар через шпиндель, а готовность к интеграции систем измерения детали (SOMP40), инструмента (STLS) и оптических линеек HEIDENHAIN делают станок технологически гибким решением для высоконагруженного фрезерования деталей из чугуна, стали и алюминия.

Преимущества:

• Высокий крутящий момент и обработка: редукторный шпиндель BT50 с приводом FANUC 15/18,5 кВт позволяет эффективно фрезеровать торцевыми фрезами, сверлить большие отверстия и обрабатывать вязкие материалы. Опциональный двухступенчатый планетарный редуктор GTP-120 (момент до 1260 Нм) дополнительно расширяет возможности фрезерования на низких оборотах.
• Геометрическая точность: роликовые направляющие и высокоточные ШВП C3 в паре с сервоприводами FANUC дают точность интерполяции и контурной обработки, а оптические линейки HEIDENHAIN (опция) поднимают её до уровня прецизионного станка.
• Надёжность и ремонтопригодность: весь комплект ЧПУ, сервомоторы, частотные преобразователи и платы управления — FANUC. Пневмоцилиндр DAN, шпиндель SPEEDCN, АТС OKADA и подшипники NSK образуют прочную цепочку поставок с гарантированным ресурсом.

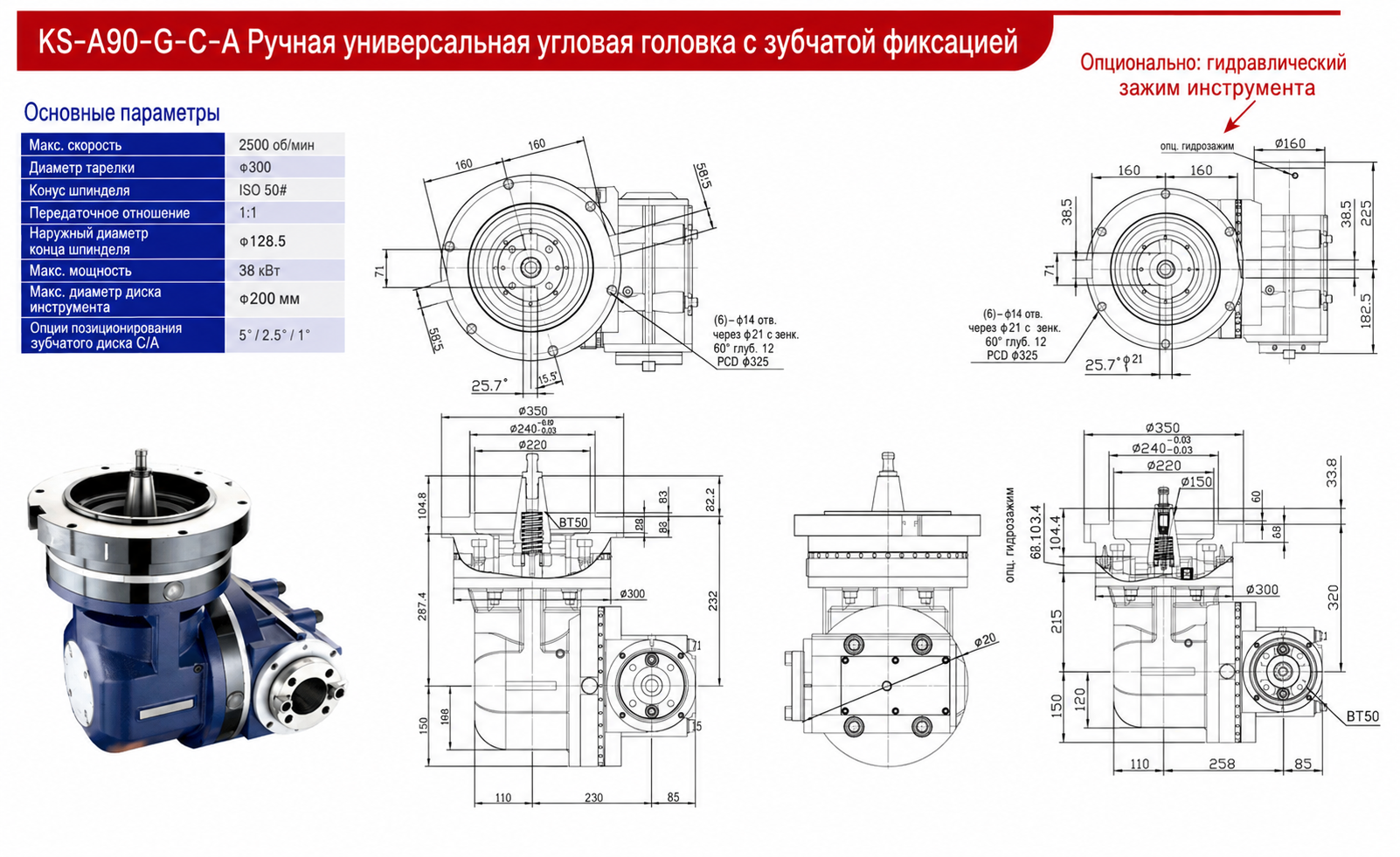

• Оснащения: полная подготовка к интеграции поворотного стола AR320/RH320 с задней бабкой и патроном SK-11, высокоскоростного шпинделя HSK-A63/HSK-A100 (до 15000 об/мин) с охлаждением, станций измерения инструмента STLS и детали SOMP40, угловых головок, систем подачи СОЖ через шпиндель (20 бар) и стружкоуборочных конвейеров.
• Удобство программирования и эксплуатации: диалоговое программирование Manual Guide i, постпроцессор для NX с кинематической схемой и 3D-моделью станка, интуитивный интерфейс FANUC 0i-MF PLUS сокращают время подготовки производства.
• Экологичность и чистота рабочей зоны: опциональные маслоотделитель и сборщик масляного тумана обеспечивают чистоту воздуха в цехе, а ленточный и шнековые конвейеры — автоматическое удаление стружки.
