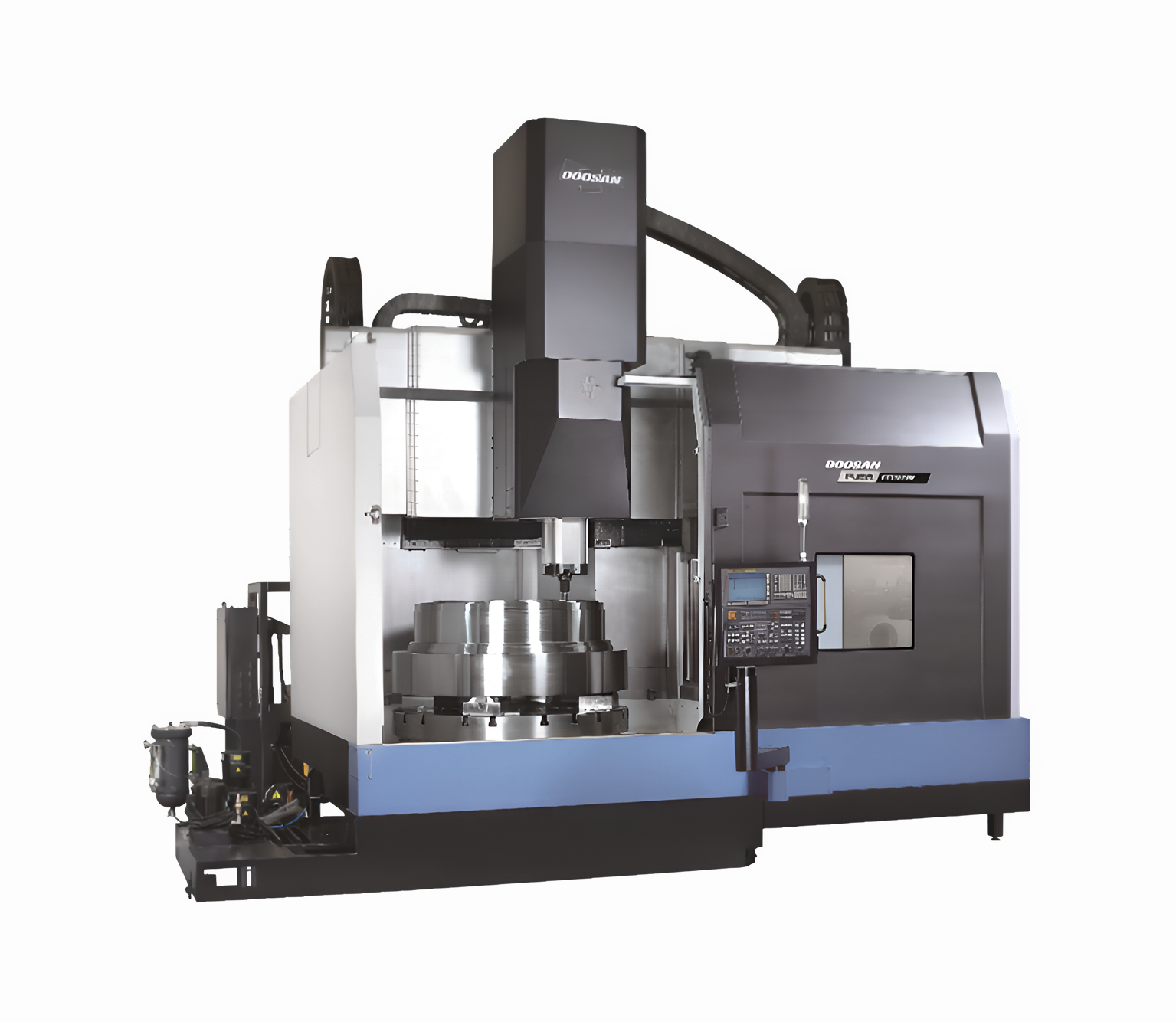

Токарно-карусельный станок Doosan PUMA VTS1620M

Описание

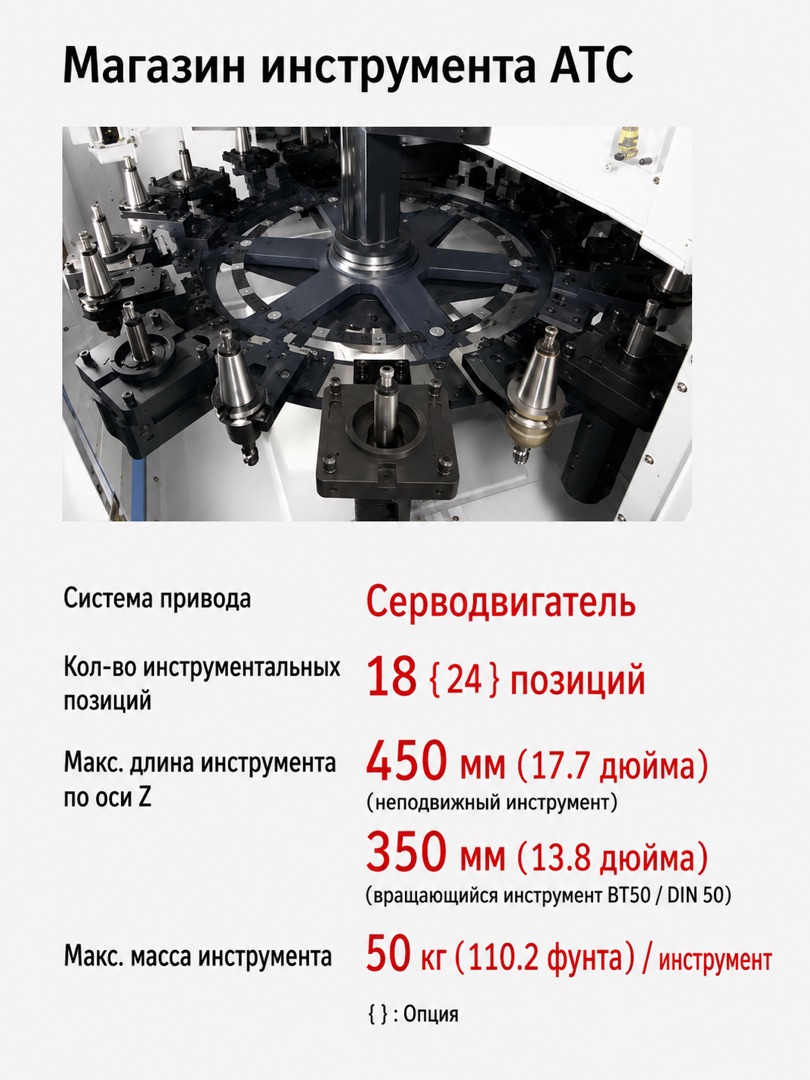

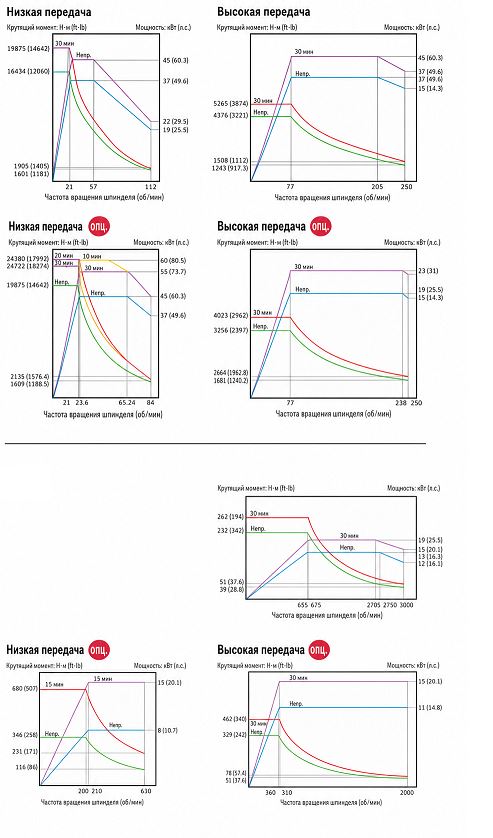

Тяжёлый вертикальный токарно-карусельный станок с фрезерной функцией, построенный на литой чугунной станине с направляющими скольжения. Станок оснащён современной системой ЧПУ Fanuc 32i с 15-дюймовым дисплеем и диалоговым пакетом iDOOSAN. Обработка деталей диаметром до 2000 мм и высотой до 1556 мм при нагрузке на стол до 10 000 кг; диаметр стола — 1600 мм, максимальная скорость его вращения — 250 об/мин. Выдвижной ползун с осью W (770 мм) расширяет зону глубокого растачивания, а перемещения по осям X (1600 мм от центра) и Z (960 мм) обеспечивают полный охват рабочего пространства. Главный привод мощностью 45/37 кВт, приводной инструмент 18,5/15 кВт с крутящим моментом 262 Нм и частотой до 3000 об/мин, управляемая непрерывно ось C с гидравлическим тормозом, инструментальный магазин на 18 позиций. Полная герметичная кабина, автоматическая централизованная смазка направляющих и ШВП, светодиодное освещение и воздушный пистолет гарантируют безопасную и удобную эксплуатацию. Станок предназначен для комплексной токарно-фрезерной обработки крупногабаритных корпусных деталей, фланцев, зубчатых венцов, колец подшипников, дисков турбин и корпусов редукторов в тяжёлом, энергетическом, судостроительном и общем машиностроении, где требуются высокая жёсткость, многофункциональность и выполнение полного цикла обработки за один установ.

Преимущества:

• Многофункциональность «всё за один установ» — совмещение токарных и фрезерных операций с непрерывно управляемой осью C и мощным приводным инструментом сокращает количество переустановов и повышает точность.
• Высокая жёсткость и точность — массивная чугунная станина и направляющие скольжения эффективно гасят вибрации при обработке тяжелых деталей.

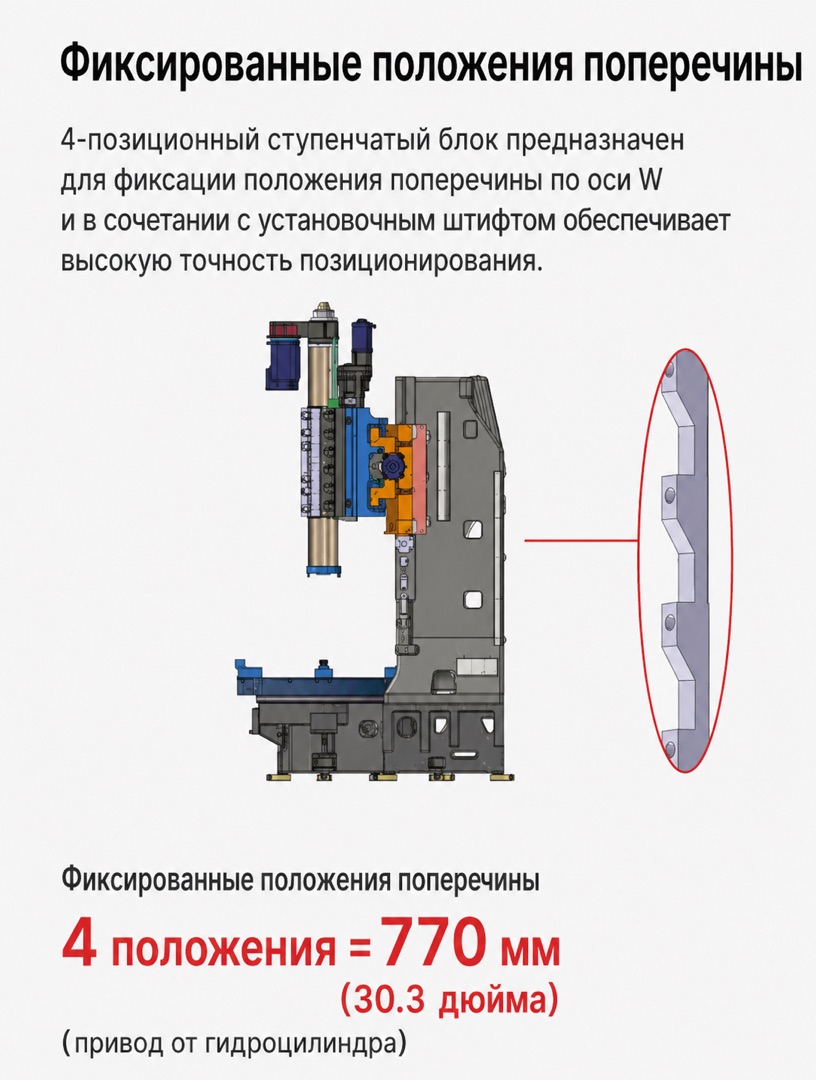

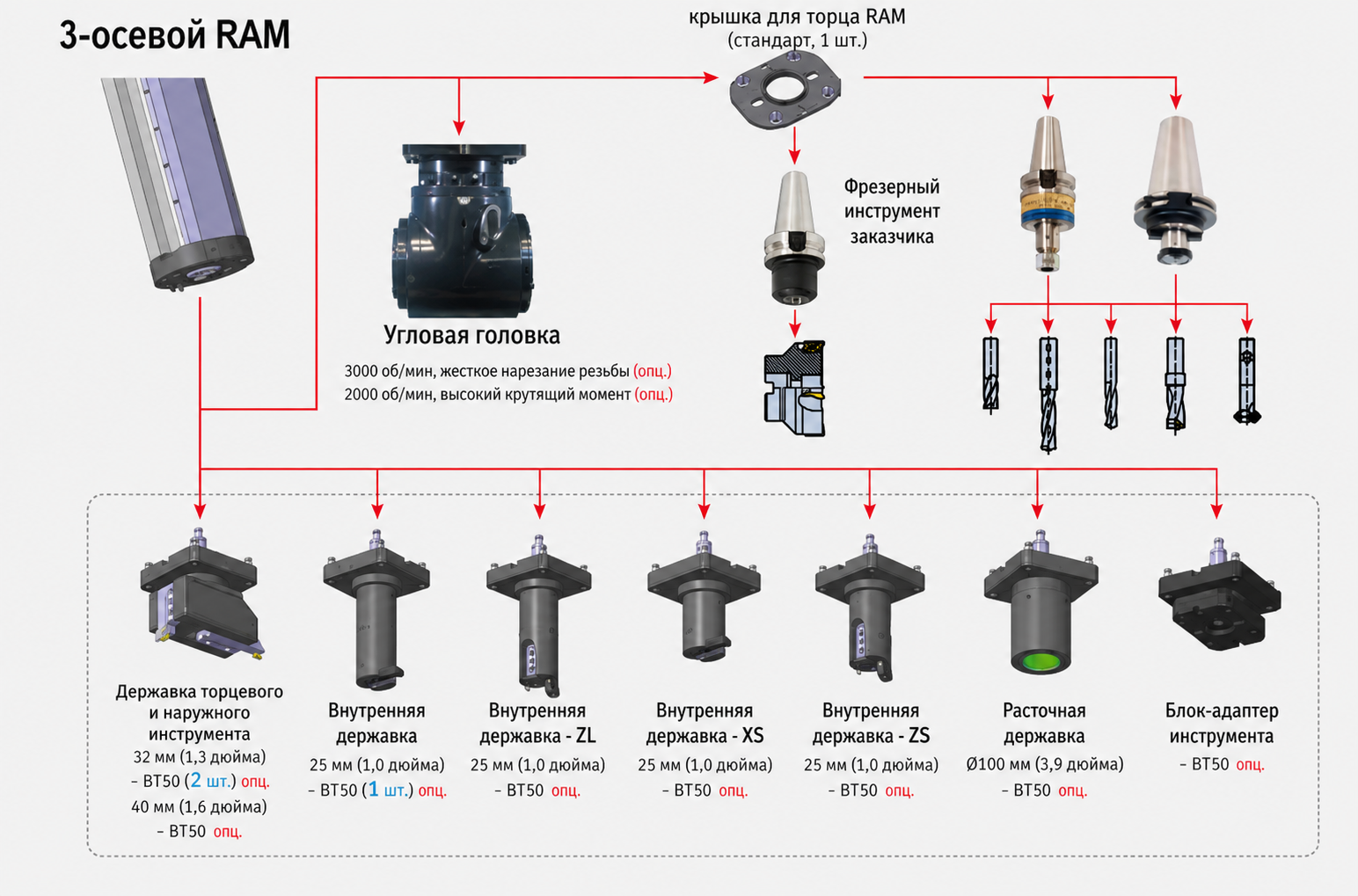

• Выдвижной ползун с осью W (770 мм) — позволяет выполнять глубокое растачивание и обработку внутренних полостей без потери жёсткости, расширяет технологические возможности.
• Большой рабочий диапазон — обработка деталей диаметром до 2000 мм и весом до 10 тонн, что закрывает потребности большинства тяжелых производств.
• Мощный приводной инструмент — крутящий момент 262 Нм и мощность 18,5 кВт позволяют эффективно фрезеровать твердые материалы и использовать инструмент большого диаметра.
• Надёжная система ЧПУ Fanuc 32i — широко распространённая, отлично диагностируемая и обеспеченная сервисной поддержкой система с дружественным интерфейсом Doosan.
