Описание
Doosan Lynx 235 MII – это компактный высокопроизводительный горизонтальный токарный обрабатывающий центр с числовым программным управлением FANUC i-Series, предназначенный для точной обработки деталей в условиях серийного и мелкосерийного производства. Станок оснащён главным шпинделем с C-осью с минимальным углом поворота 0,001°, 12-позиционной револьверной головкой BMT45P с возможностью индексирования до 24 позиций и приводным инструментом с частотой вращения до 6000 об/мин. Максимальный диаметр точения составляет 250 мм, рекомендуемый диаметр – 210 мм, а максимальная длина обработки – 480 мм. Благодаря быстрым перемещениям по осям X и Z до 30 и 36 м/мин, жёсткой конструкции с наклонной станиной и точности позиционирования до ±0,002 мм станок обеспечивает эффективное выполнение токарных, расточных, сверлильных, фрезерных и резьбонарезных операций. Модель подходит для обработки валов, втулок, фланцев, осей, штуцеров и других деталей для общего машиностроения, автомобилестроения, производства гидравлических и пневматических компонентов и серийного производства.
Преимущества:
- Высокая точность обработки – минимальный угол поворота C-оси составляет 0,001°, точность позиционирования достигает ±0,006 мм по X и ±0,002 мм по Z, а повторяемость – ±0,003 и ±0,002 мм соответственно.
- Высокая производительность – быстрые перемещения по осям X и Z составляют 30 и 36 м/мин, что позволяет сократить вспомогательное время и повысить производительность обработки.

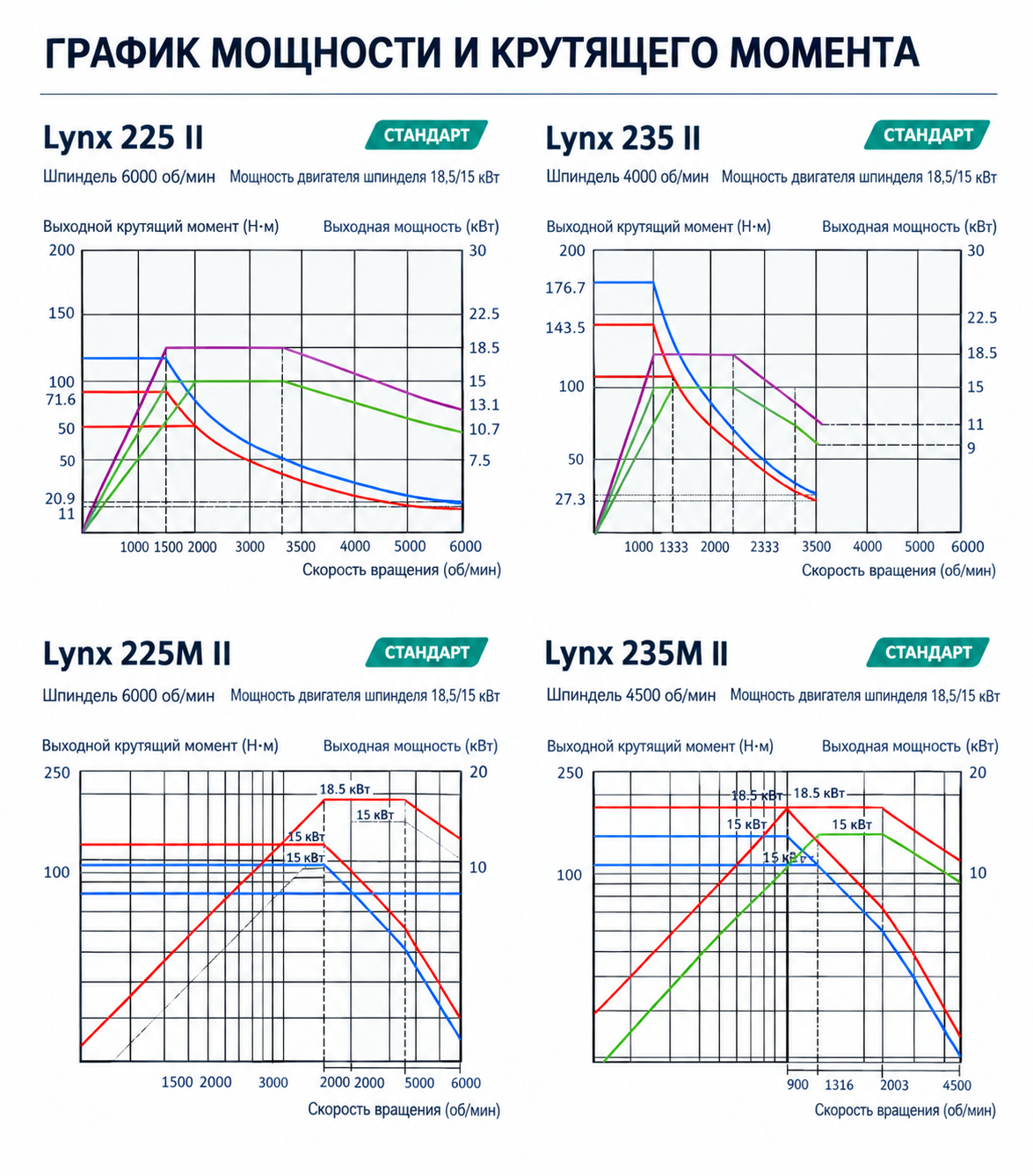

- Мощный главный шпиндель – двигатель мощностью 18,5/15/15 кВт и максимальная частота вращения 4500 об/мин обеспечивают эффективную обработку широкого диапазона деталей; максимальный крутящий момент шпинделя достигает 298 Н·м.

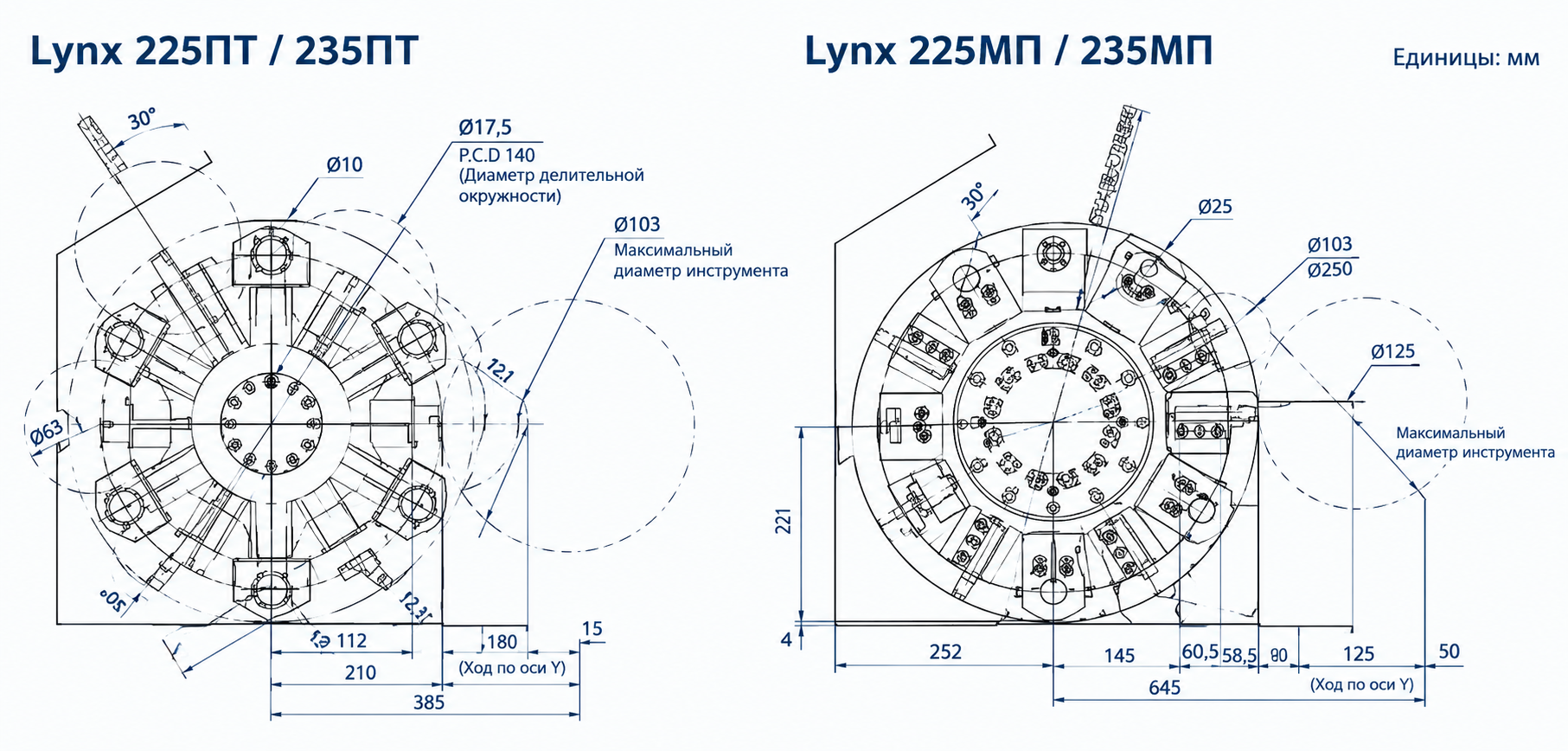

- Приводной инструмент – револьверная головка BMT45P оснащена 12 инструментальными позициями с возможностью индексирования до 24 позиций, приводным инструментом мощностью 1,0 кВт и частотой вращения до 6000 об/мин.
- Широкие возможности обработки – станок позволяет выполнять точение, растачивание, сверление, фрезерование и нарезание резьбы; максимальный диаметр фрезерования составляет 30 мм, сверления – 13 мм, нарезаемая резьба – до M12×P1,75.

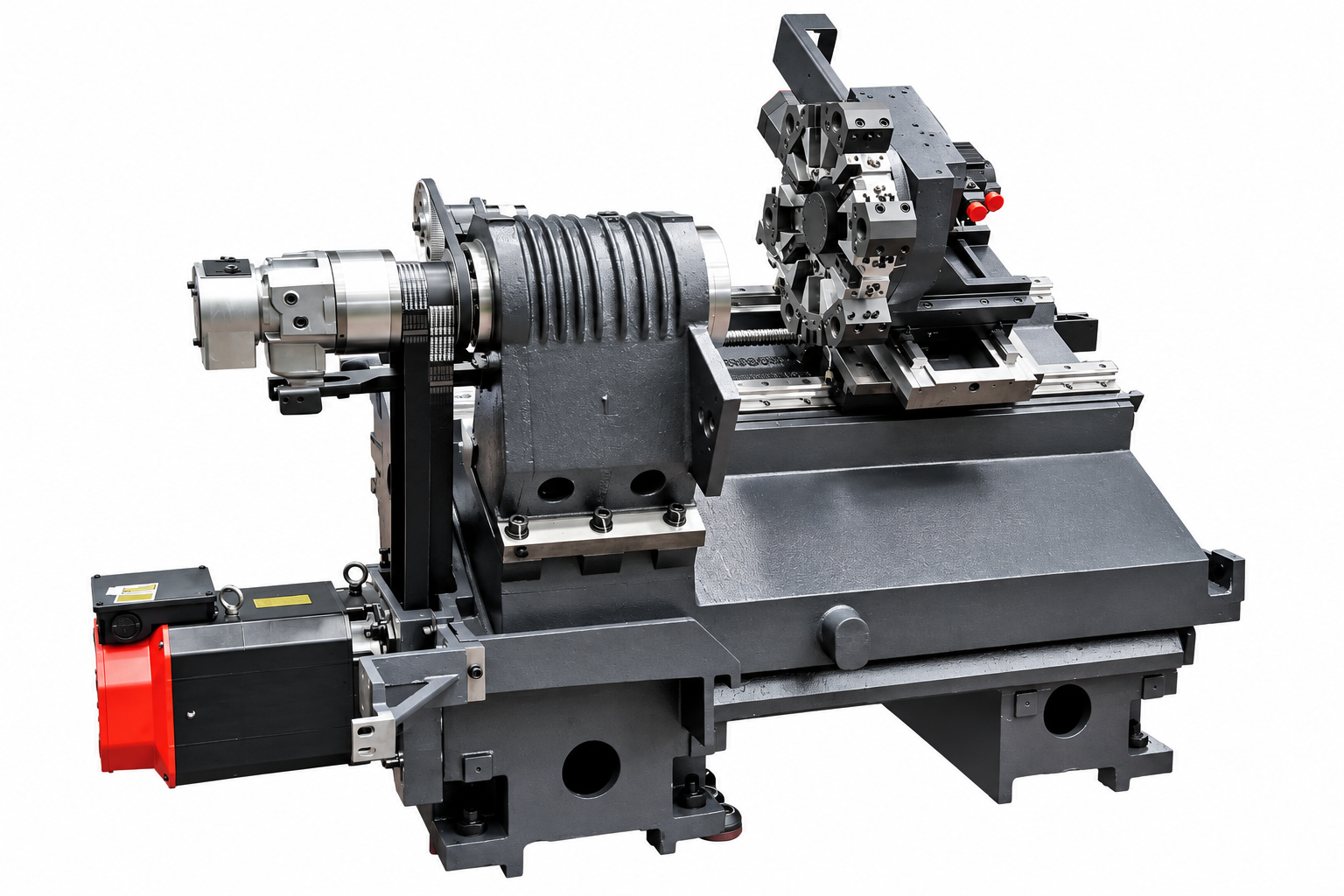

- Жёсткая конструкция – наклонная станина с углом 30° и линейные направляющие LMG обеспечивают стабильность станка при обработке, а ход по осям X и Z составляет 175 и 550 мм.
- Гибкость обработки заготовок – станок рассчитан на обработку прутка диаметром до 65 мм, оснащается стандартным 8-дюймовым патроном и задней бабкой с вращающимся центром MT4.
- Современная система управления – ЧПУ FANUC i-Series обеспечивает управление станком и реализацию функций токарной обработки, включая работу с C-осью и приводным инструментом.
- Компактность и удобство эксплуатации – габариты станка составляют 2795 × 1620 × 1650 мм при массе 3200 кг, что позволяет эффективно организовать рабочее пространство производственного участка.
