Описание

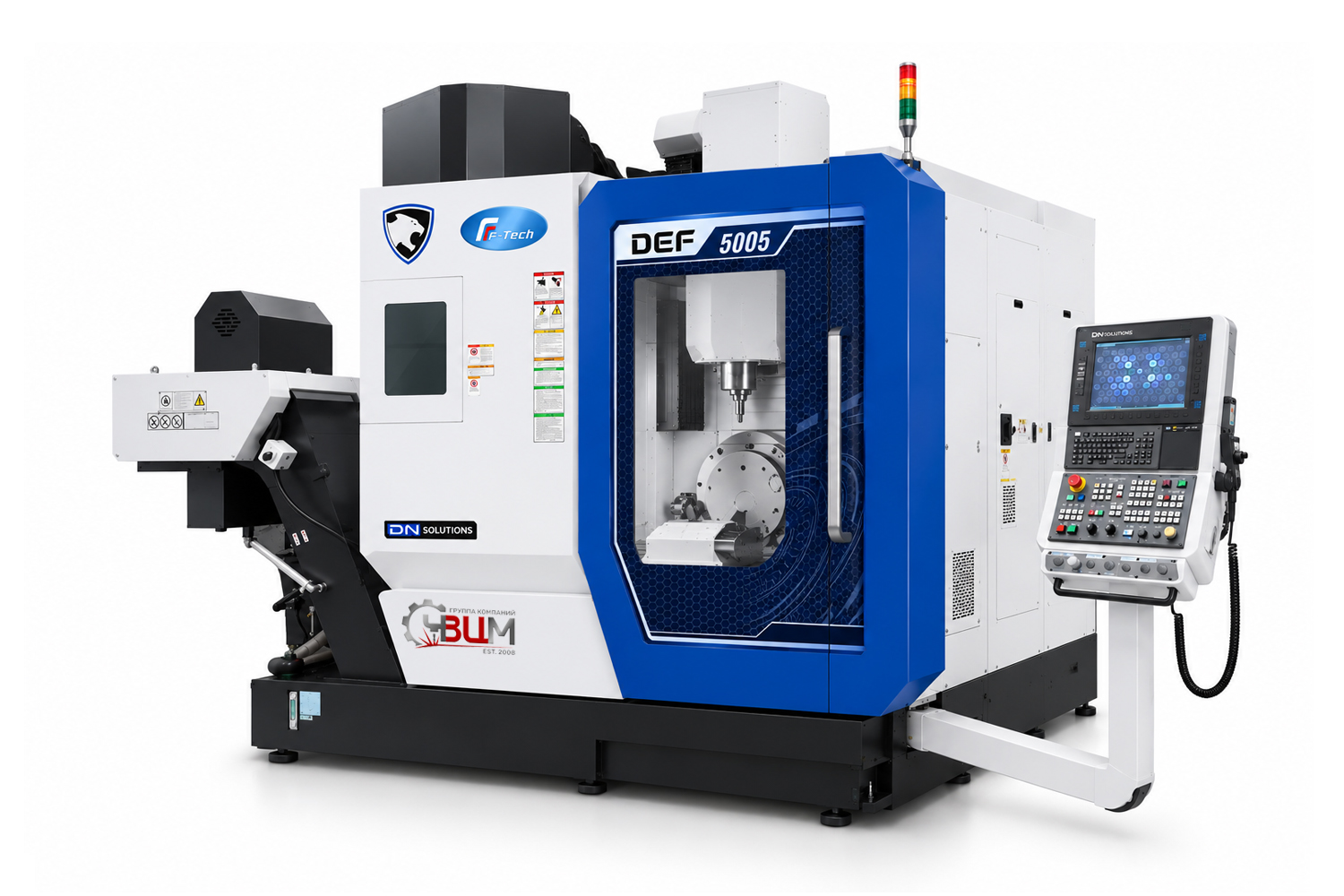

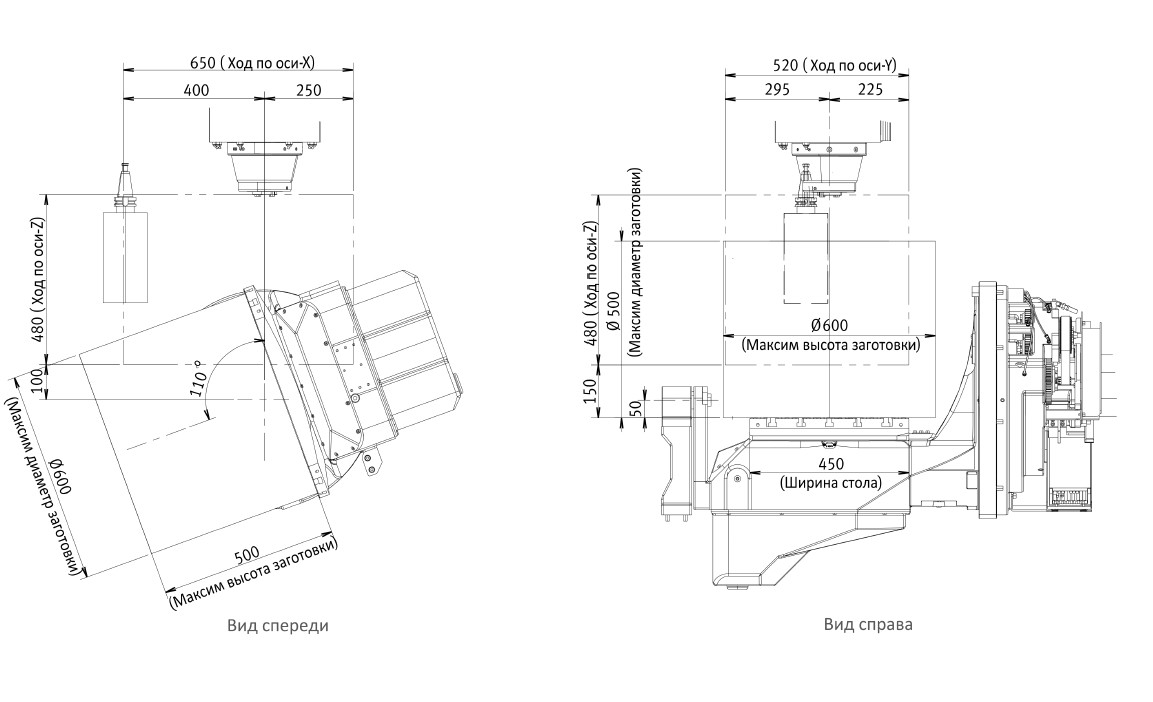

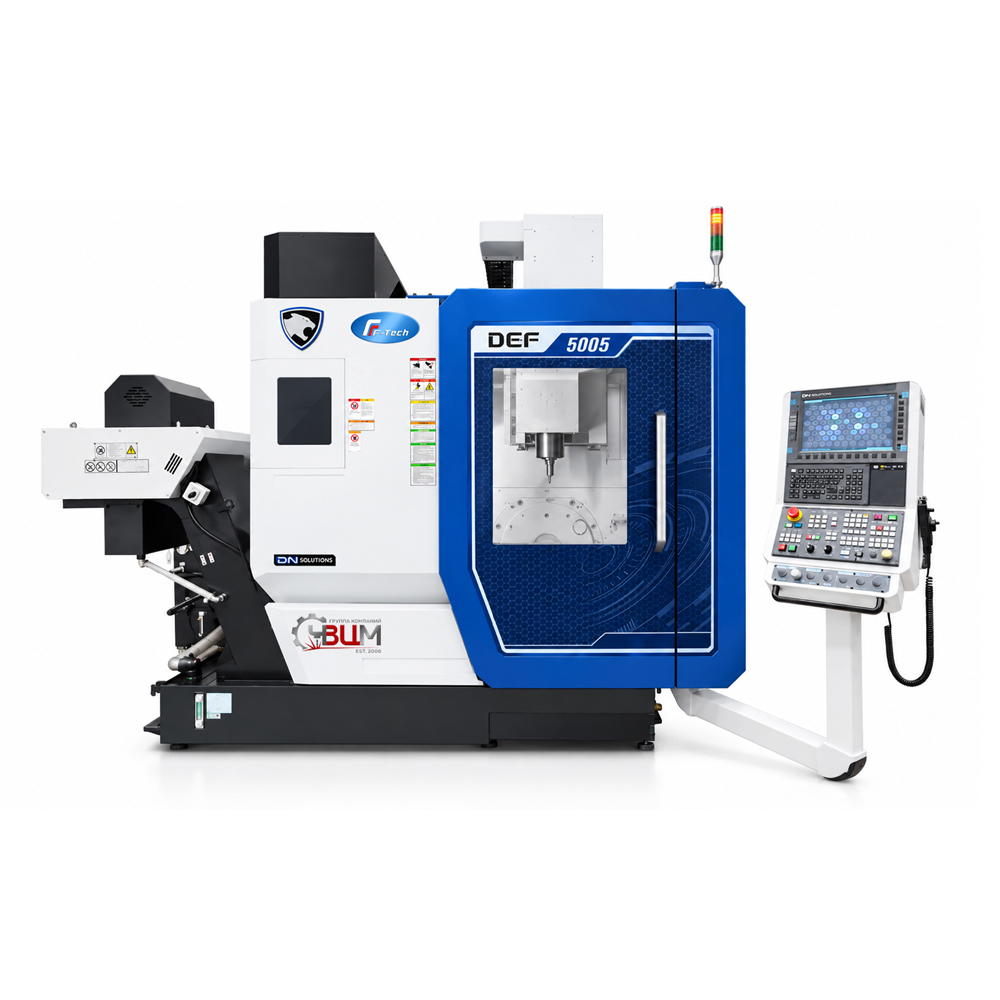

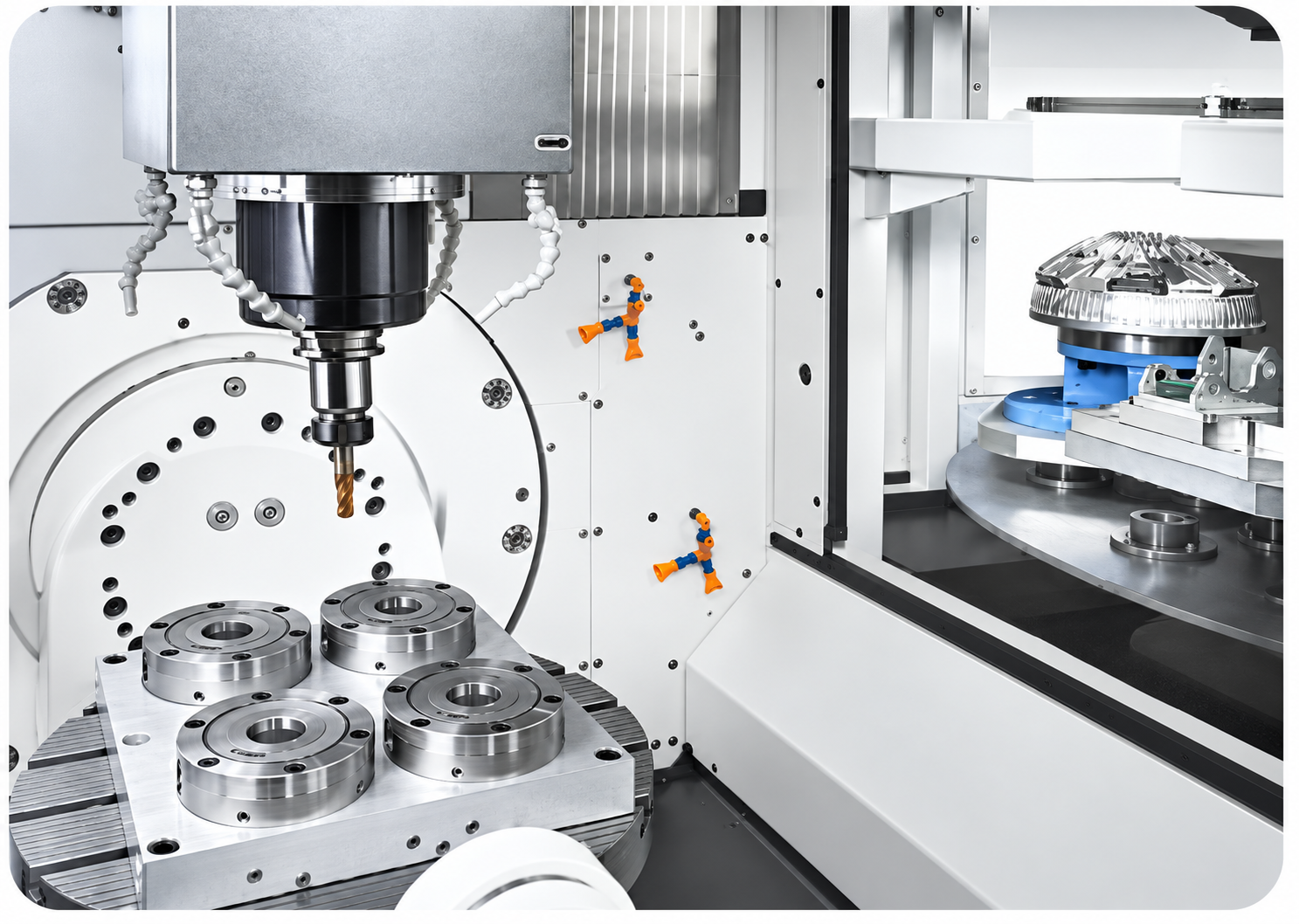

F-TECH® Doosan DEF 5005 – высокоточный 5-осевой вертикальный обрабатывающий центр с поворотно-наклонным столом диаметром 630 мм, предназначенный для комплексной обработки сложных деталей за одну установку. Станок позволяет выполнять 3+2-осевую и одновременную 5-осевую обработку, что особенно эффективно при изготовлении корпусных деталей, пресс-форм, элементов аэрокосмической и энергетической промышленности. Ходы по осям X, Y и Z составляют 650, 520 и 480 мм, диапазон поворота оси B – от -30° до +110°, оси C – 360°. Максимальный диаметр заготовки достигает 600 мм, высота – 500 мм, масса – до 400 кг. Стандартный шпиндель развивает до 15 000 об/мин при мощности 18,5/11 кВт и максимальном крутящем моменте 118 Н·м. Быстрые перемещения по осям X/Y/Z достигают 42 м/мин.
Преимущества:
- Высокая универсальность – полноценная 5-осевая обработка позволяет выполнять сложные пространственные поверхности и обрабатывать деталь с нескольких сторон за одну установку.

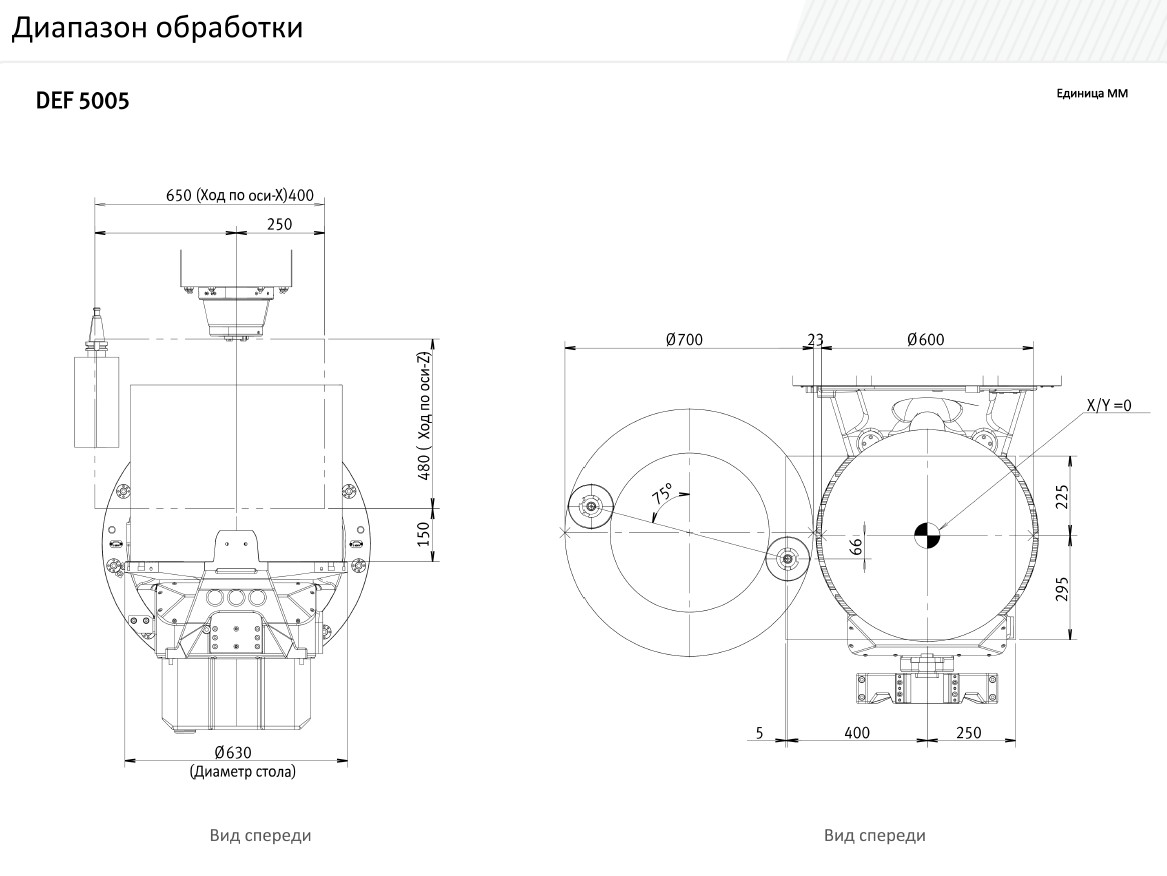

- Большая рабочая зона – перемещения X/Y/Z 650/520/480 мм, обработка заготовок диаметром до 600 мм, высотой до 500 мм и массой до 400 кг.
- Высокоскоростной шпиндель – частота вращения до 15 000 об/мин, мощность 18,5/11 кВт и крутящий момент до 118 Н·м обеспечивают эффективную обработку широкого диапазона материалов.
- Высокая производительность – быстрые перемещения по линейным осям достигают 42 м/мин, что сокращает вспомогательное время.
- Поворотно-наклонный стол – ось B работает в диапазоне от -30° до +110°, ось C имеет полный поворот 360°, обеспечивая гибкость при многосторонней обработке.
- Автоматическая смена инструмента – стандартный магазин на 30 инструментов; время смены «инструмент–инструмент» составляет 1,3 с.
- Высокая точность и стабильность – жёсткая конструкция, абсолютные энкодеры поворотных осей и система термокомпенсации обеспечивают стабильные результаты при продолжительной работе.
- Современная система управления – FANUC поддерживает многоосевую обработку, Ethernet, USB и расширенные функции управления обработкой.
- Возможности автоматизации – станок оснащен датчиками детали и инструмента Renishaw
СОЖ через шпиндель
