Описание

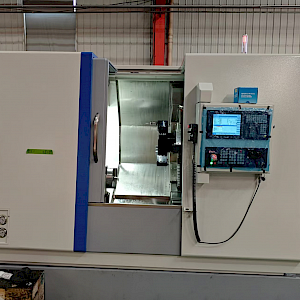

Станок TF5-500 — это универсальный токарный центр с ЧПУ с наклонной станиной, предназначенный для автоматизированной обработки металлических деталей. Он сочетает высокую жёсткость конструкции, возможность выполнять сложные токарные операции с высокой точностью и скоростью.
Высокая точность
Станок спроектирован с применением CNC-систем промышленного уровня (часто Fanuc или аналог), что даёт стабильное позиционирование, точное движение осей и высокое качество обработки.
Жёсткая и надёжная конструкция
Литая наклонная станина и геометрия обеспечивают отличную жёсткость, что снижает вибрации при резании, повышает срок службы станка и улучшает отвод стружки из зоны резания (гравитационный сход стружки).
Универсальность обработки
Станок подходит для:
• точения наружных и внутренних поверхностей;
• обработки конусов и фасок;
• нарезки резьбы;
• базовых фрезерно-сверлильных операций (в зависимости от конфигурации суппорта).
Удобный размер заготовок
Хорошо сбалансирован под детали средней размерности — до ~500 мм длины, диаметр около ~⌀360-⌀420 мм, что подходит для широкого спектра деталей в машиностроении, автопроме, металлообработке и серийном производстве.
Производительность и эффективность
• Быстрые перемещения осей и высокая скорость шпинделя (часто до 4500 об/мин) ускоряют цикл обработки.
• Возможность вариантов с 8 или 12-позиционным инструментальным устройством (турель) сокращает время на смену инструментов.
Станок TF 5-500 — это токарный станок с наклонной станиной, ориентированный на универсальную обработку заготовок средней длины (~500 мм) с хорошей точностью, надёжностью и производительностью. Он сочетает в себе возможности современного ЧПУ — управления, жёсткую конструкцию и удобство эксплуатации, что делает его подходящим для серийной и мелкосерийной обработки широкого спектра деталей.
Стандартная комплектация: - FANUC 0i TF (5) Plus система ЧПУ
- FANUC серво-моторы X/Z
- FANUC серво-мотор на шпиндель
- A2-6 посадка шпинделя
- Тайваньские HIWIN/PMI роликовые направляющие
- Тайваньские ШВП
- Полная телескопическая защита
- Тайваньский 8” глухой 3-х кулачковый патрон
- Закрытый гидравлический цилиндр
- Гидравлическая задняя бабка

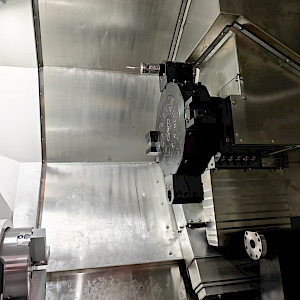

- Тайваньский 12-ти позиционный револьвер
- Токарные блоки x 3шт / расточные блоки 3шт
- Гидростанция
- Педаль управления гидравликой
- Система подачи СОЖ и система смазки
- Стружкоуборочный конвейер и бак
- Кондиционер электрошкафа
- LED освещение и три-колор
- Воздушный пистолет
- Блокировка двери
- Трансформатор
- SIEMENS / Schneider электрические компоненты
|  |
Происхождение основных компонентов
| П\П | Наименование | Кол-во | Ед.из | Модель | Бренд |
| 1 | Литье (45° наклонная цельно-литая) | 1 | шт | - | F-TECH |
| 2 | Система ЧПУ | 1 | шт | FANUC 0i TF (5) Plus система ЧПУ | FANUC |
| 3 | Привод шпинделя | 1 | шт | 11/15 кВт | GSK |
| 4 | Сервомоторы | 3 | шт | FANUC | FANUC |
| 5 | C3 швп | 3 | шт | - | Rexroth |
| 6 | Роликовые направляющие | 3 | шт | - | Rexroth |
| 7 | Подшипники | 12 | шт | - | NSK |
| 8 | Плата управления | 1 | шт | - | FANUC |
| 9 | Система смазки | 1 | шт | - | ZHONGGU |
| 10 | Электрошкаф | 1 | шт | - | SIEMENS/Schneider электрокомпоненты |
|
1
|
- FANUC 0i MF (1) c Альфа моторами
- H-CNC808DiT + 10,4” дисплей

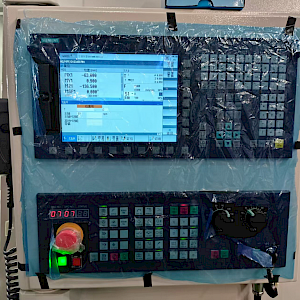

- SINUMERIK 828D + сервомоторы SIEMENS
- Shop turn для SIEMENS
|
|
|
2
|
- Апгрейд мотор - шпинделя до 15/18.5kW
|
|
|
3
|
- Ловушка готовых деталей
- Давление СОЖ 6bar
|
|
|
4
|
- Гидравлический патрон сквозной (Тайвань) 10”
- Мягкие кулачки 8”
- Твердые кулачки 8”
- Мягкие кулачки 10”
- Твердые кулачки 10”
- 4-х кулачковый гидравлический патрон
|
|
|
5
|
- Мягкие кулачки 10” 3-х кулачковый
- Твердые кулачки 10” 3-х кулачковый
|
|
|
6
|
- Программируемая бабка
- Задняя бабка с сервоприводом (вместо гидравл.)
|
|
|
7
|
- Неподвижный люнет
- Подвижный люнет
|
|
|
8
|
|
|
|
9
|
- Автоматическая дверь (пневмо)
- Измерение инструмента Renishaw HPMA
|
|
|
10
|
|
|
Гарантийные обязательства
Гарантийный срок на оборудование составляет 12 месяцев с момента передачи товара покупателю или 6 000 рабочих часов — в зависимости от того, что наступит раньше, если иное не предусмотрено договором.
Гарантия не распространяется на следующие элементы:
-
Расходные материалы (масла, фильтры, смазки, лампы, предохранители);
-
Инструменты для обслуживания станков;
-
Устройства хранения данных (жесткие диски, флэш-карты и др.) и их приводы;
-
Детали, повреждённые из-за неправильной эксплуатации, ошибок оператора, несанкционированного ремонта или вмешательства.
Сервис и предпродажная подготовка
Предпродажная подготовка (ППП) — ключевой элемент обеспечения качества компании «ВЦМ». Она включает:
-
Проверку работы всех управляющих систем (гидравлика, пневматика, герметичность);
-
Комплексное тестирование функций станка и устранение ошибок;
-
Проверку геометрической точности оборудования;
-
Настройку системных параметров на основе опыта эксплуатации;
-
Установку и настройку дополнительных опций;
-
Проверку и регулировку системы смазки для экономии и долговечности;
-
Устранение повреждений, возникших при транспортировке (ЛКП, крепежи и др.);
-
Проверку и подтяжку всех крепежных и электрических соединений;
-
Идентификацию маркировок комплектующих и архивирование параметров для оперативного обслуживания;
-
Контроль номиналов токовой защиты и блокировок.
Эти мероприятия сокращают время пусконаладочных работ, оптимизируют ресурсы и гарантируют надёжную работу оборудования.
