Описание

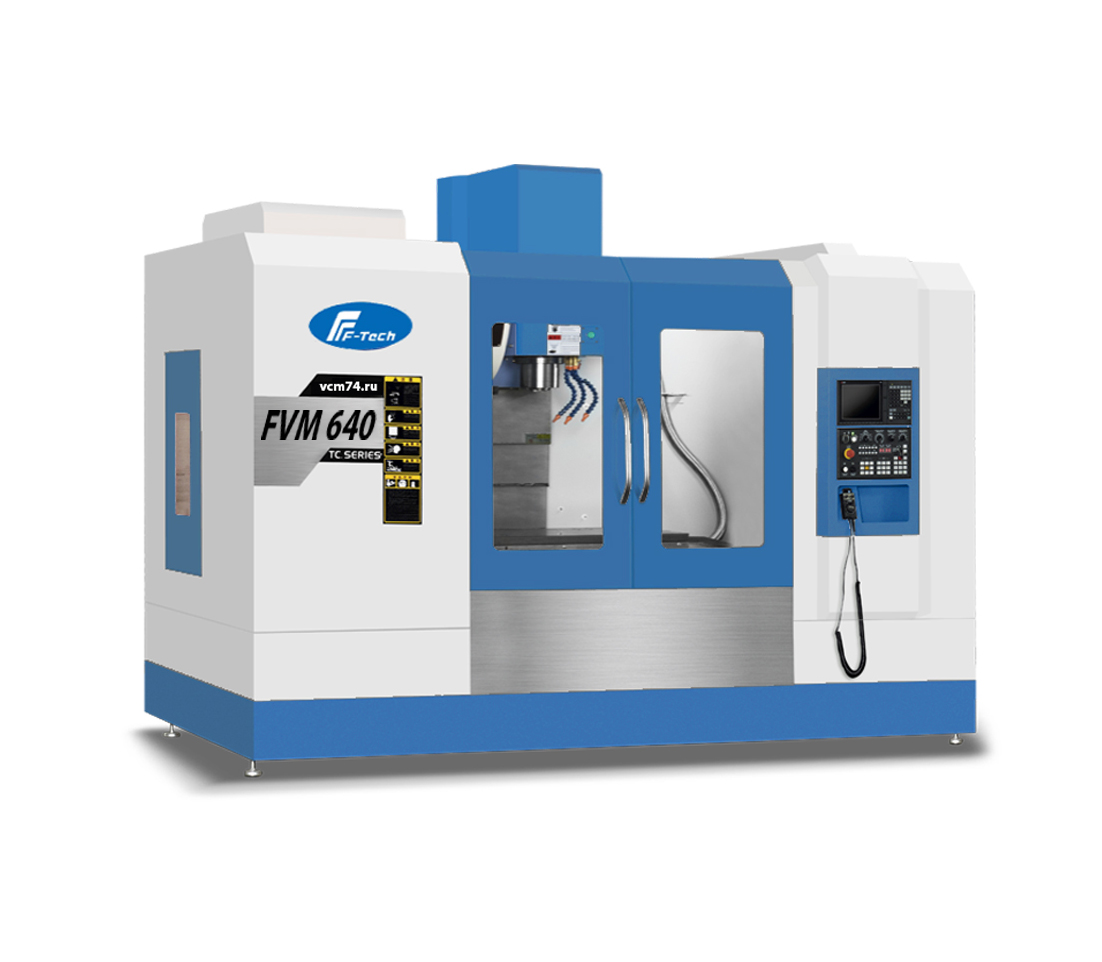

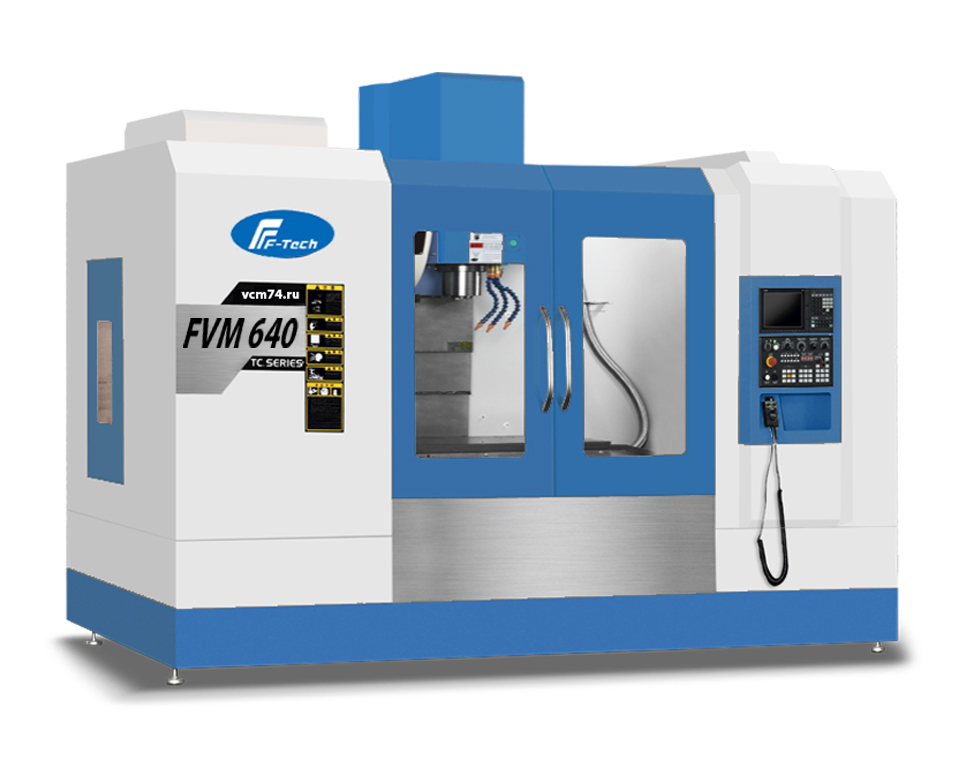

Вертикальный обрабатывающий центр с ЧПУ FVM-640 предназначен для высокоточной фрезерной, сверлильной и расточной обработки деталей из стали, чугуна, алюминия и цветных сплавов. Станок применяется в машиностроении, приборостроении, производстве пресс-форм и оснастки, а также в серийном и мелкосерийном производстве, где важны высокая точность, стабильность и производительность.
Преимущества и выгоды:

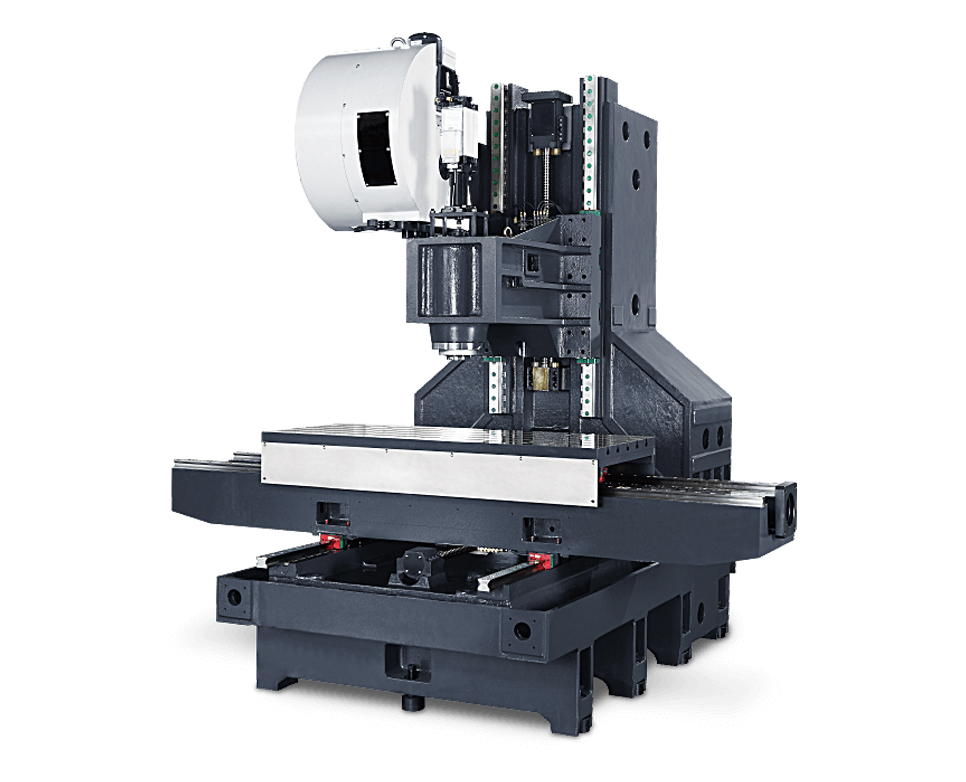

- Жёсткая литая станина и усиленная конструкция обеспечивают высокую виброустойчивость и стабильность геометрии при обработке на тяжелых режимах резания.
- Высокоточные линейные направляющие и ШВП по всем осям гарантируют плавность перемещений, точное позиционирование и высокую повторяемость операций.
- Современная система ЧПУ обеспечивает удобное программирование, поддержку сложных траекторий и высокую эффективность при серийной обработке.
- Мощный высокооборотный шпиндель позволяет выполнять как черновую, так и чистовую обработку широкого спектра материалов без потери качества поверхности.
- Увеличенная рабочая зона обеспечивает обработку более габаритных заготовок за одну установку, повышая производительность и снижая время переналадки.
- Автоматическая система смазки и эффективная система охлаждения увеличивают ресурс узлов и поддерживают стабильность параметров при длительной работе.
- Эргономичная панель управления и хорошая обзорность рабочей зоны повышают удобство эксплуатации и снижают утомляемость оператора.
Вертикальный обрабатывающий центр FVM-640 сочетает высокую точность, надёжность и производительность, являясь оптимальным выбором для предприятий, ориентированных на стабильное качество обработки и эффективную загрузку оборудования.
Стандартная комплектация: - Система ЧПУ FANUC 0i-MF PLUS (3)
- Роликовые направляющие по осям X\Y\Z
- Инструментальный магазин на 24 позиции тип «Рука».
- Шпиндель 8 000 об/мин, BT40 конус, ременный привод
- Продувка шпинделя воздухом
- Функция жесткого нарезания резьбы
- СF-карта интерфейс (128Гб), интерфейс ETHERNET (1Гб), USB интерфейс (128Гб)
- Регулируемая/подвижная панель оператора
- Маховичок управления осями
- Полная кабинетная защита
- Централизованная система смазки
- Система подачи СОЖ (наружняя)
- LED освещение рабочей зоны
- Сигнальный 3х цветный светофор
- Телескопическая защита направляющих
- Воздушный пистолет
- 2 внутренних шнековых стружкоуборщика + внешний стружечный конвейер
- Установочные болты и элементы
|  |
Происхождение основных компонентов
| П\П | Наименование | Кол-во | Ед.из | Модель | Бренд |
| 1 | Литье | 3 | шт | - | F-TECH |
| 2 | Система ЧПУ | 1 | шт | FANUC 0i-MF (5) | FANUC |
| 3 | Редуктор шпинделя (Опция) | 1 | шт | CF-13 (580Нм) | BARRUFALDI |
| 4 | Привод шпинделя | 1 | шт | 5,5\7,5 KW | FANUC |
| 4 | Сервомоторы | 3 | шт | 2/2/2 кВт | FANUC |
| 5 | Шпиндель ременный | 1 | шт | BT40 | SPEEDCN |
| 6 | C3 швп | 3 | шт | XYZ-50/10 | Rexroth |
| 7 | Роликовые направляющие | 3 | шт | X-45/Y-45/Z-45 | Rexroth |
| 8 | Пневмоцилиндр | 1 | шт | 2T | DAN |
| 9 | Направляющие | 6 | шт | | THK |
| 10 | Подшипники | 12 | шт | | NSK |
| 11 | Плата управления | 1 | шт | | FANUC |
| 12 | Система смазки | 1 | шт | | ZHONGGU |

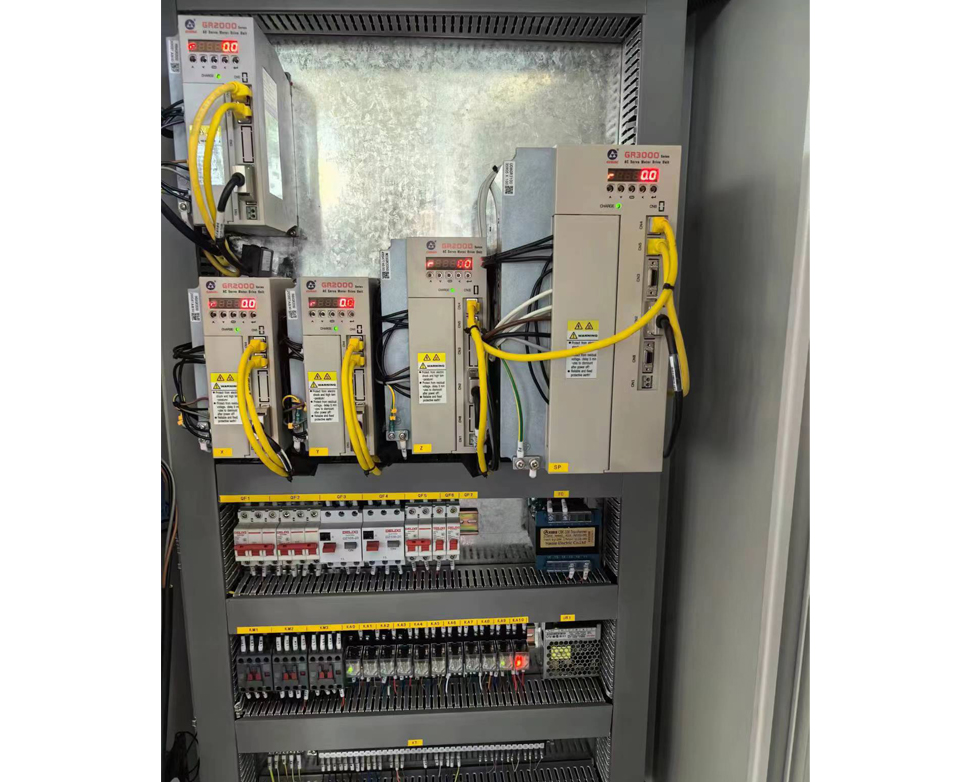

| 13 | Электрошкаф | 1 | шт | | CHNT/Fanuc |
| 14 | BT40 сменщик | 1 | шт | | F-TECH |
Опции:
|
1
|
СИСТЕМА ЧПУ GSK980 / GSK218MC-H |
|
|
2
|
SIEMENS 808DA15 CNC SYSTEM SIEMENS 808DA16 CNC SYSTEM(FOR 4TH-AXIS) |
|
|
3
|
FANUC Oi MF CNC SYSTEM |
|
|
4
|
Шляпа типа 16 инструментов ATC. Тайвань AIMICH |
|
|
5
|
Линейная направляющая с тремя шариками. Тайвань HIWIN |
|
|
6
|
Электрошкаф холодный и теплообменник. France, Schneider/Delexi |
|
|
7
|
Централизованная автоматическая система подачи смазки.
Centralized automatic feed lubrication system |
|
Гарантийные обязательства
Гарантийный срок на оборудование составляет 12 месяцев с момента передачи товара покупателю или 6 000 рабочих часов — в зависимости от того, что наступит раньше, если иное не предусмотрено договором.
Гарантия не распространяется на следующие элементы:
-
Расходные материалы (масла, фильтры, смазки, лампы, предохранители);
-
Инструменты для обслуживания станков;
-
Устройства хранения данных (жесткие диски, флэш-карты и др.) и их приводы;
-
Детали, повреждённые из-за неправильной эксплуатации, ошибок оператора, несанкционированного ремонта или вмешательства.
Сервис и предпродажная подготовка
Предпродажная подготовка (ППП) — ключевой элемент обеспечения качества компании «ВЦМ». Она включает:
-
Проверку работы всех управляющих систем (гидравлика, пневматика, герметичность);
-
Комплексное тестирование функций станка и устранение ошибок;
-
Проверку геометрической точности оборудования;
-
Настройку системных параметров на основе опыта эксплуатации;
-
Установку и настройку дополнительных опций;
-
Проверку и регулировку системы смазки для экономии и долговечности;
-
Устранение повреждений, возникших при транспортировке (ЛКП, крепежи и др.);
-
Проверку и подтяжку всех крепежных и электрических соединений;
-
Идентификацию маркировок комплектующих и архивирование параметров для оперативного обслуживания;
-
Контроль номиналов токовой защиты и блокировок.
Эти мероприятия сокращают время пусконаладочных работ, оптимизируют ресурсы и гарантируют надёжную работу оборудования.
