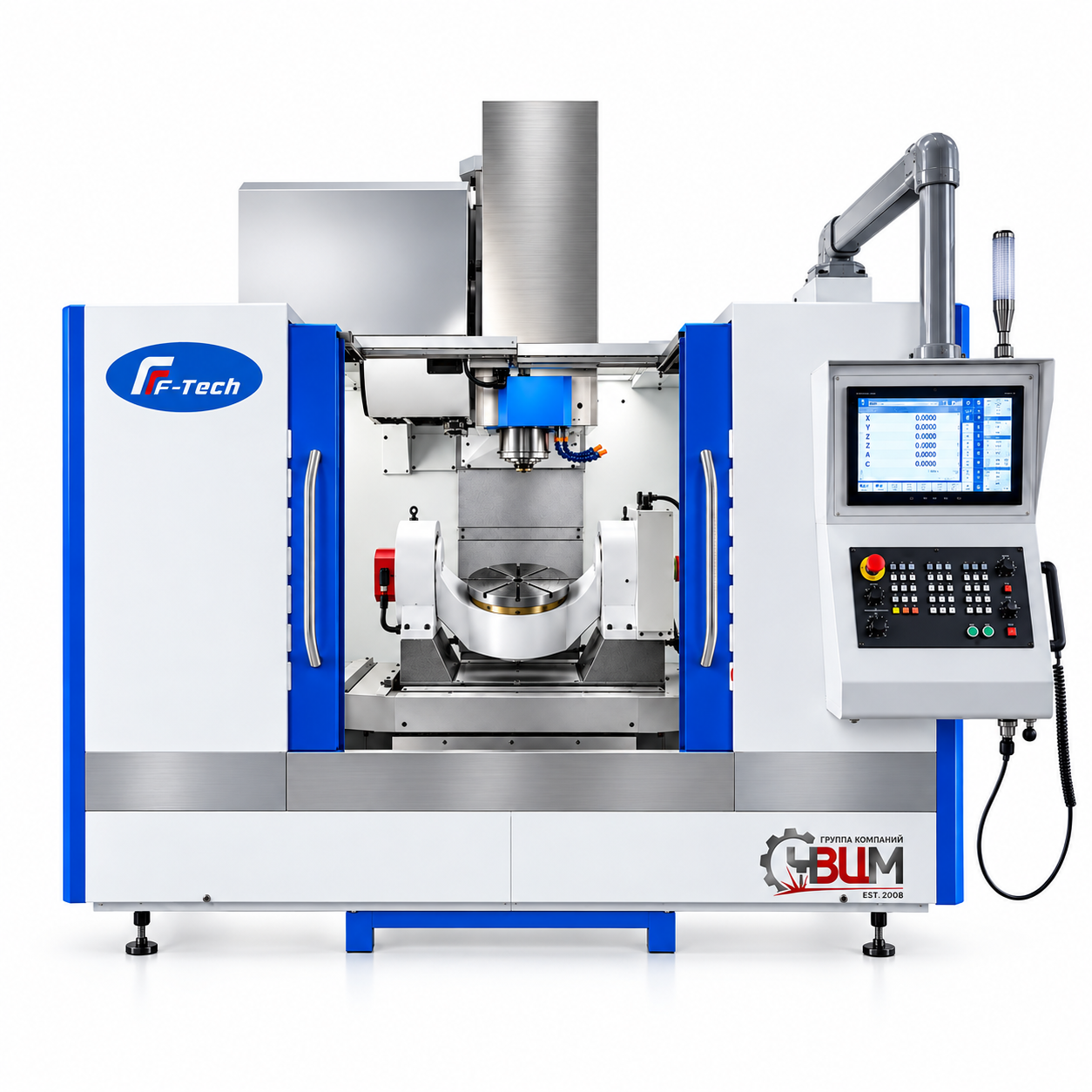

5-осевой обрабатывающий центр «F-TECH®» модели FMC-400-5X

Описание

FMC-400-5X — современный 5-осевой вертикальный обрабатывающий центр с поворотно-наклонным столом Ø400 мм. Перемещения по осям X/Y/Z составляют 500/650/400 мм, а максимальная нагрузка на стол — 100 кг. Станок оснащён высокоскоростным шпинделем 15 000 об/мин с конусом BBT40 и автоматическим магазином на 24 инструмента. Мощность шпинделя достигает 24 кВт, что позволяет эффективно выполнять как высокоскоростную, так и силовую обработку. Поворотная ось C обеспечивает вращение на 360°, а наклонная ось A работает в диапазоне от −120° до +120°. Такая кинематика позволяет обрабатывать сложные детали с нескольких сторон за один установ, сокращая количество переустановок и общее время производства. Высокая жёсткость конструкции, роликовые направляющие и точные ШВП обеспечивают стабильность обработки и хорошую повторяемость. FMC-400-5X подходит для изготовления сложных и точных деталей в машиностроении, инструментальном и серийном производстве.

Преимущества FMC-400-5X:

• Полноценная 5-осевая обработка — поворотно-наклонный стол Ø400 мм, ось A от −120° до +120°, ось C — 360°. Это позволяет обрабатывать сложные детали с нескольких сторон за один установ.
• Высокопроизводительный шпиндель — 15 000 об/мин, конус BBT40, мощность 15/24 кВт и крутящий момент до 91 Н·м.
• Высокая точность обработки — заявленная точность позиционирования по X/Y/Z составляет 0,007 мм, повторяемость — 0,005 мм.
• Жёсткая и стабильная конструкция — станина из высокопрочного чугуна, роликовые линейные направляющие и ШВП класса C3 обеспечивают стабильность при обработке.
• Высокая динамика — быстрые перемещения по осям X/Y/Z до 36 м/мин и подача до 10 000 мм/мин сокращают вспомогательное время.
• Автоматизация работы — магазин на 24 инструмента с быстрой сменой инструмента, что повышает производительность при серийной и сложной обработке.
• Продуманная базовая комплектация — закрытая защитная кабина, конвейер стружки, система охлаждения, централизованная смазка, охлаждение шпинделя и кондиционер электрошкафа уже предусмотрены в поставке.
• Компактность при широких возможностях — при массе около 6,5 т станок сочетает рабочую зону 500 × 650 × 400 мм и 5-осевую обработку в одном корпусе.
